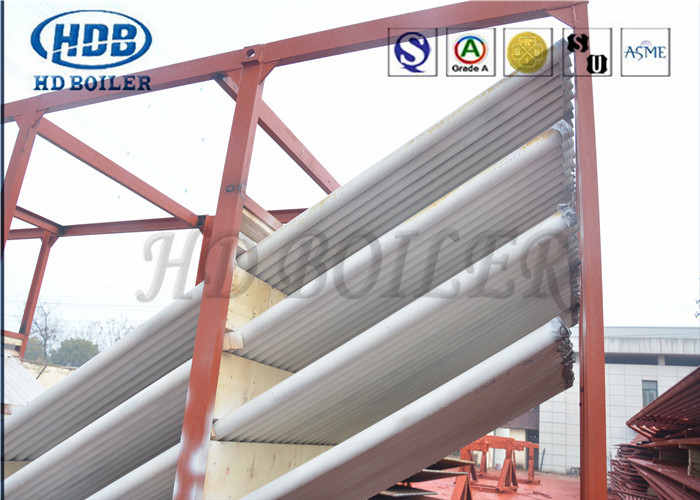

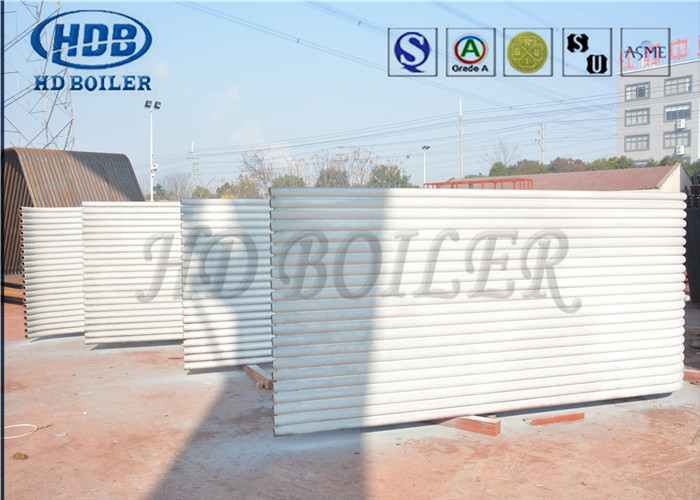

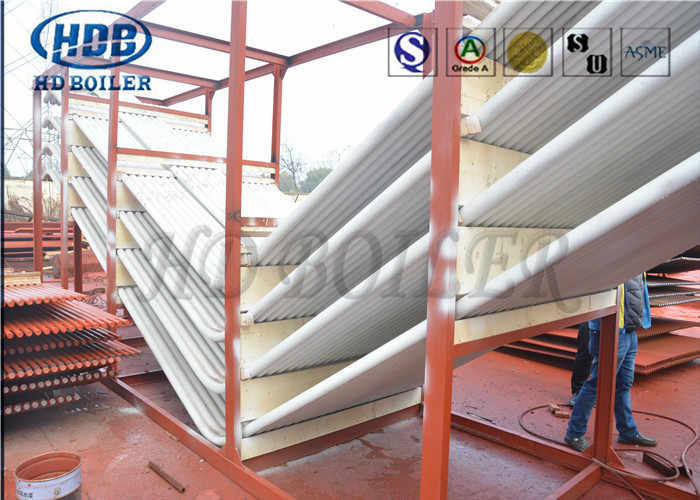

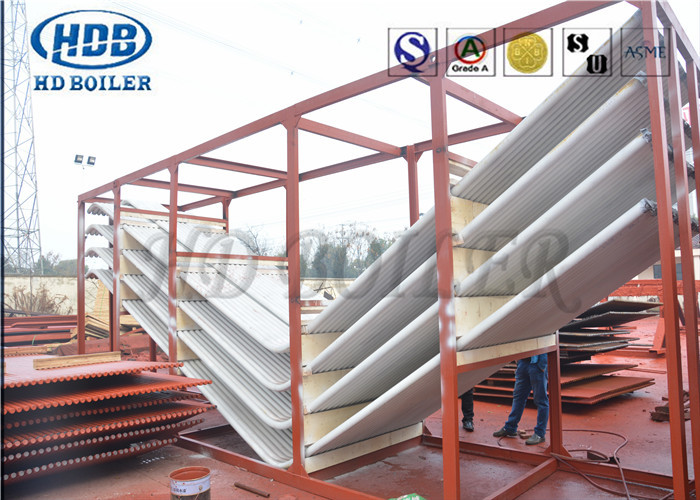

Boiler Membrane Waterwall Panel

Reserveonderdelen voor boilers Membraan Waterwand Achterwandpaneel Ondergedompeld Booglassen voor Steenkoolcentrale

Productintroductie

Waterwandpanelen met pennen worden meestal verticaal op de binnenwand van de ovenwand gelegd, en worden voornamelijk gebruikt om de stralingswarmte te absorberen die wordt uitgestraald door de vlam en hete rookgassen in de oven. Het is het belangrijkste type verdampend verwarmingsoppervlak van alle soorten moderne boilers en de basiscomponent van de watercirculatiekring van de boiler. Vanwege zowel de koeling als de bescherming van de ovenwand, vandaar de naam.

De waterwand was oorspronkelijk ontworpen om niet verwarmd te worden, maar om de oven te koelen tegen schade door hoge temperaturen. Later, vanwege zijn goede warmte-uitwisseling, verving het geleidelijk de stoomtrommel als het belangrijkste verwarmingsonderdeel van de boiler.

Het verdampende verwarmingsoppervlak, dat op de binnenwand van de boilerkamer is gelegd en bestaat uit vele parallelle buizen. De functie van de waterwand is om de stralingswarmte van de hoge temperatuurvlam of rookgas in de ovenkamer te absorberen, stoom of heet water in de buis te genereren en de temperatuur van de ovenwand te verlagen om de ovenwand te beschermen. In een boiler met grote capaciteit is de vlamtemperatuur in de oven zeer hoog, de intensiteit van de warmtestraling is zeer groot.

Veertig tot vijftig procent of meer van de warmte in de boiler wordt geabsorbeerd door de waterwand. Behalve voor een paar boilers met kleine capaciteit, nemen moderne waterpijpboilers de waterkoelwand als het belangrijkste verwarmingsoppervlak van de verdamping.

Beschrijving:

Waterwandpanelen worden gebruikt in afvalwarmteterugwinningsboilers. Wij produceren waterwandpanelen. Deze worden vervaardigd uit koolstofstalen buizen volgens de tekeningen en specificaties van de klant. Speciale zorg wordt besteed aan ovaliteit en dunner worden bij het gebogen gedeelte, tijdens de fabricage.

Wij produceren en leveren een uitgebreid assortiment waterwandpanelen. De door ons aangeboden buizen staan erom bekend dat ze bestand zijn tegen een grote interne druk, aangezien een continue strook vinmateriaal spiraalsgewijs op de buis wordt gewikkeld. Deze buizen staan erom bekend dat ze warmte gelijkmatig afgeven, wat resulteert in een verhoogde warmteafgifte.

De belangrijkste functie van waterwandpanelen in de boiler is om de warmte te absorberen die wordt gegenereerd door de hoge temperatuurvlam of rookgas en om stoom of heet water in buizen te genereren, waardoor de temperatuur in de kamer wordt verlaagd.

Voordelen van Membraan Waterwand

1). Om de dichtheid van de ovenwand te garanderen en de luchtlekkage van de verbrandingskamer te verminderen.

2). Om de volledige waterkoeling van de verbrandingskamer te bereiken, en de membraanwaterwand van de boileraccessoires is gunstig om cokesvorming te voorkomen onder de voorwaarde van aanvullende verbranding.

3). De thermische opslagcapaciteit is klein, het opwarmen van de verbrandingskamer gaat snel en de afkoeling gaat ook snel, wat de afkoeltijd van het starten van de boiler en het uitschakelen van de oven kan verkorten.

4). Het is goed om een ​​bovenste watergekoelde wand te gebruiken en het kan de belasting van het boilerframe verminderen, wat gunstig is voor overhang.

5) In vergelijking met de kale buizen verbetert de membraanwaterwand de warmteabsorptiecapaciteit van buizen.

6) De fabrieksdirecte membraanwaterwand van de boiler kan de voorlopige combinatiegraad van boileronderdelen verbeteren en de installatiewerkbelasting verminderen.
