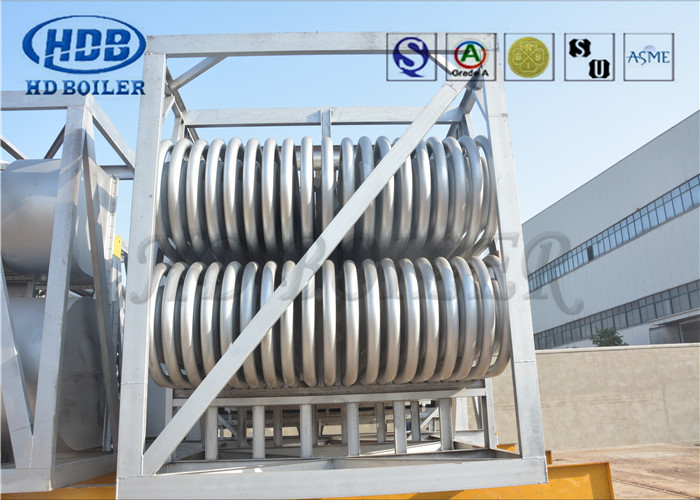

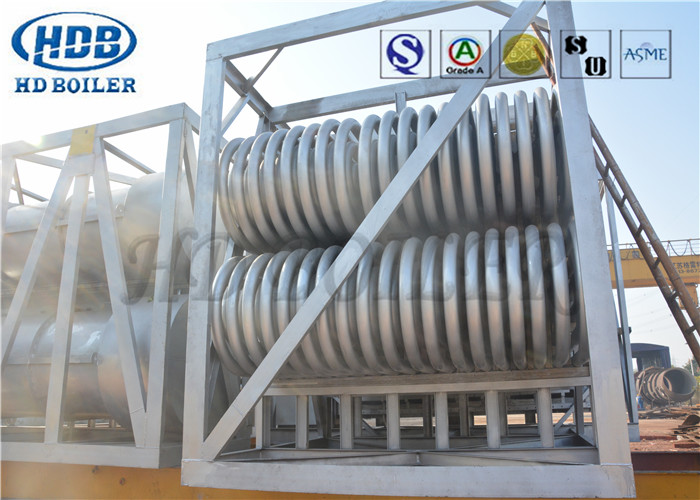

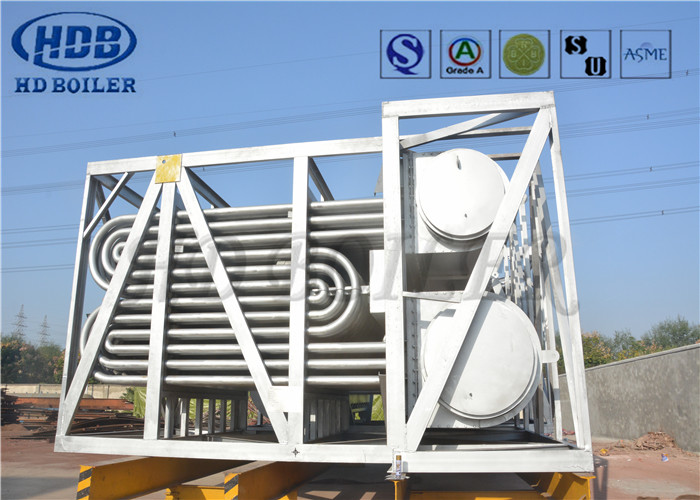

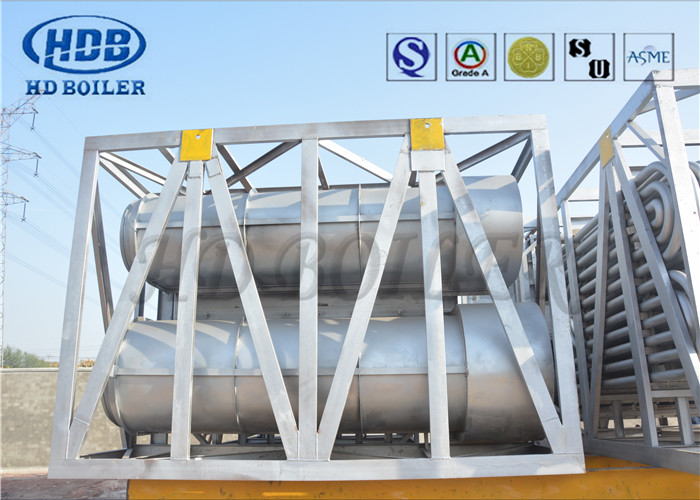

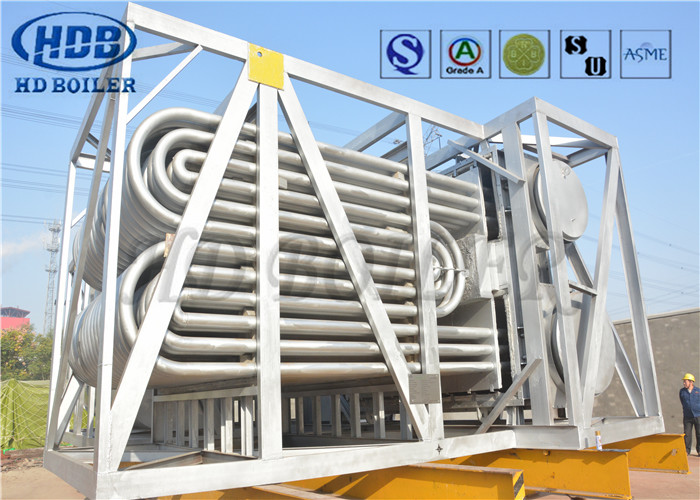

Recuperatieve ketelluchtvoorverwarmer Recuperatie van warmte en temperatuurregeling

Kesselluchtvoorverwarmer warmte terugwinnen en temperatuur regelen voor efficiëntie

Productbeschrijving

Een luchtvoorverwarmer is een algemene term die betrekking heeft op een verwarmer die is ontworpen om lucht te verwarmen.In deze context wordt verwezen naar de luchtvoorverwarmers die worden gebruikt in stoomgeneratoren (ketels) voor de opwekking van elektriciteit in elektriciteitscentrales..

Het doel van de luchtvoorverwarmer is om de warmte uit de rookgassen (uitlaatgassen) van de ketel te recupereren om de efficiency van de ketel te verbeteren.De gassen worden trouwens bij verlaagde temperatuur naar de schoorsteen of de stapel gestuurd, zodat het ontwerp van de leidingen en de stapel vereenvoudigd wordt.Het regelt ook de temperatuur van de gassen die uit de stapel komen.

Verschillende soorten

Voor het gebruik in stoomgeneratoren (ketels) in thermische energiecentrales van nutscentrales zijn er twee soorten ontwerp van de luchtvoorverwarmers.Eén is een buisvormig type ingebouwd in de uitlaat van de ketel Flue_gas leidingen en een ander is van het regeneratieve type bekend als Ljungstrom (vernoemd naar de naam van de uitvinder) Regenerative Air Pre Heater ((RAPH)Dit kan horizontaal zijn (nu zeer gebruikelijk bij elektriciteitsproductiebedrijven) of verticaal.

Ljungstrom (RAPH)

In dit roterende type (RAPH) [3] verdeelt de behuizing de behuizing in twee (bi-sector type) of drie (tri-sector type) sectoren door aan de behuizing verbonden leidingen.De afdichtingen op de behuizing en op de rotor scheiden de gas- en luchtwegen en houden de gas/luchtlekken tussen de drie sectoren tot een minimum.Drie soorten sectoren komen tegenwoordig veel voor in elektriciteitsproductie.

Bouwkenmerken

1De verticale rotor van dezelfde is ondersteund op grote stuwkracht lagers aan de onderzijde en heeft olie bad smeer afkoeld door water circuleren in de spoelen in de olie bad.Deze regeling wordt gedaan voor de koeling van de as als dit einde van de verticale rotor is op het hete einde van de geleiding als goedHet bovenste uiteinde van de rotor heeft een eenvoudig rollager om de roterende as alleen in verticale positie te houden.

2De rotor is gebouwd op de verticale as met radiële steunstukken en kooien om de manden in positie te houden.Radiële en ronde hernieuwbare afdichtingsplaten zijn ook voorzien om lekkages van gassen of lucht tussen de sectoren of tussen het kanaal en de behuizing te voorkomen, terwijl in rotatie.
