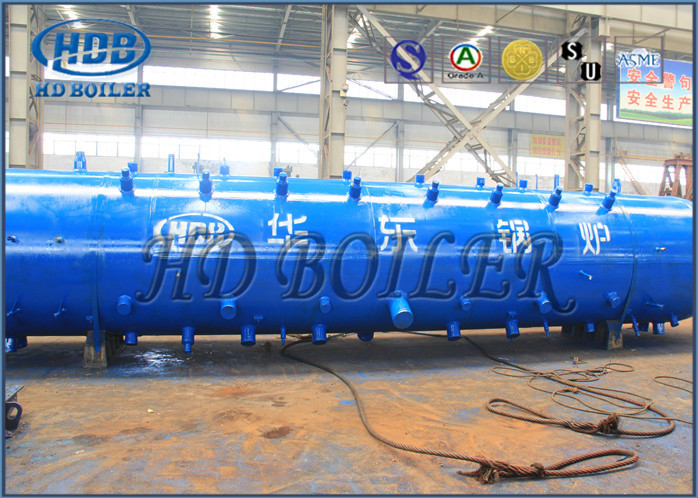

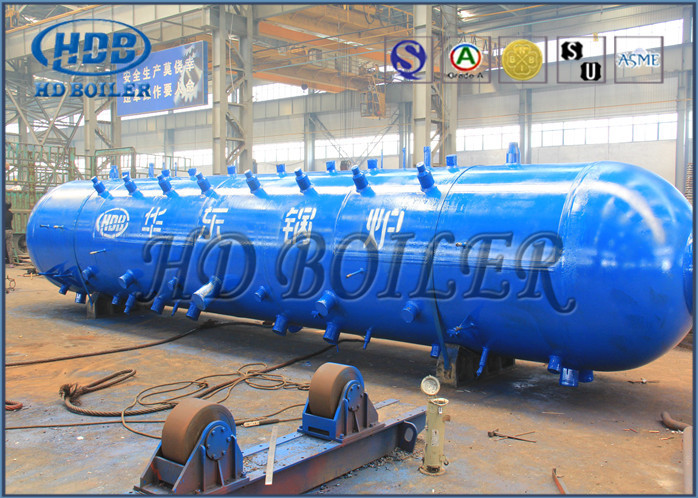

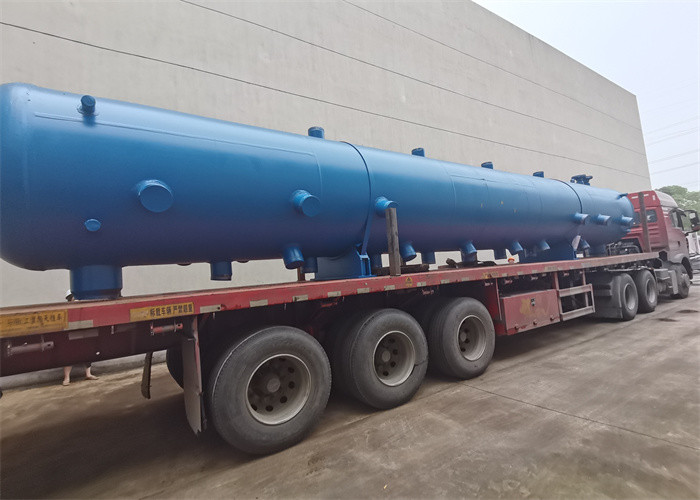

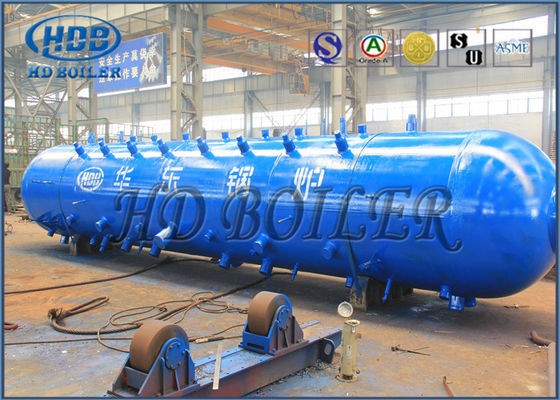

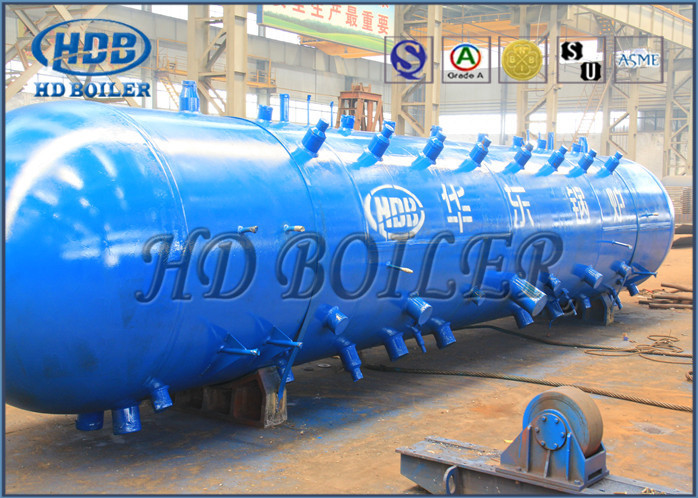

Hoogdruk watertrommel voor bovenste stoomketel ASME-norm
Product Details
| Verscheidenheid van toepassingen: | Industrieel | Ontwerptemperatuur: | 300°C |
|---|---|---|---|
| Toepassing: | Ketelsysteem en industrieel systeem | Druk: | Hoog - lage Druk |
| Kleur: | Aanpassing | Type: | Natuurlijke Omloop/eens door |
| Markeren |
Hoogste stoomketel watervat,ASME-standaard ketelwatertrommel,ASME-standaard keteltrommel |
||
Product Description
Stoomtrommel van de ketel met koolstof- of legeringsstaalplaat
1Volledig automatische werking, veilig en betrouwbaar, met een verscheidenheid aan boilerbeheersings- en beschermingsapparaten, dampdruk, waterdruk en verbranding allemaal met de automatische besturingssystemen.Warmwaterketel is ook uitgerust met procescontrole en temperatuur- en tijdcontrole.
2Makkelijk te bedienen en te onderhouden, arbeidsbesparend.
3. Uitgerust met geïmporteerde merknaam brander, brandstof volledig verbranding en energiebesparing, milieubescherming.
4Gesloten verbrandingsruimte, geen uitstoot, mooi en schoon.
5Compacte structuur, makkelijke installatie.
De ketelkoppen hebben een waterwandkop, een superverwarmingskop, een economiseringskop, enzovoort. Het fungeert als verzamel-, meng- en herverdelingsmedium, als structuur,het kan worden ingedeeld als het type einddeksel (eindbehuizing) en het type halsvergrendeling.
De kop bestaat uit de kop (grote diameter naadloze stalen buis ), einddoek (behuizing), buisverbinding, handgat, thermometer stopcontact enzovoort.En de lascontrole wordt strikt uitgevoerd als het lasproces om 100% gekwalificeerde producten te garanderen.
Een trommel is een cilindrisch drukvat dat wordt gebruikt voor de scheiding van stoomwater en stoomzuivering in een waterleidingketel om een watercirculatiecircuit te vormen en ketelwater op te slaan.De belangrijkste functie is om water te ontvangen van de economizer., scheiden stoom en water, water leveren aan het circulerende circuit en verzadigde stoom leveren aan de superverwarmer.met een vermogen van niet meer dan 50 WHet kan de snelheid van de stoomdrukwijziging vertragen wanneer de werkomstandigheden veranderen en een bepaalde bufferrol spelen wanneer het voedingswater en de belasting gedurende een korte tijd niet worden gecoördineerd.De trommel is uitgerust met interne apparaten voor de scheiding van stoomwater, stoomreiniging, dosering in de ketel en continue afblazen om de stoomkwaliteit te garanderen, zoals in figuur 3 wordt weergegeven.
De trommel is het meest omvangrijke en duurste druklagende deel in een ketel.maar veroorzaakt ook thermische spanning als gevolg van de variatie van de bedrijfsomstandigheden en de fluctuatie van de wandtemperatuurDaarom zijn de arbeidsomstandigheden slecht en is een doeltreffend toezicht op de bedrijfsomstandigheden nodig.
Details voor de scheiding stoom-water
Primaire stoom-waterscheidingVerwijdert bijna alle stoom uit het water, zodat zeer weinig stoom via de afvoerverbinding (downcomer) van de trommelbodem naar de verwarmde buizen circuleert.
Bij secundaire scheiding, wordt de stoom door een secundaire fase van separatoren of scrubberelementen (meestal dicht op elkaar geplaatste golvende parallelle platen) geleid voor de uiteindelijke verwijdering van de waterdruppels.De stoom wordt vervolgens door verschillende havens afgevoerd.
| Productnaam | |
| Stoomcapaciteit | 6-30 ton stoom per uur |
| Vermogen van de ketel | 30-1300 pk |
| Werkdruk | 1.25Mpa. 1.6Mpa, 2.5Mpa |
| Stoomtemperatuur | 193°C, 204°C, 226°C |
| Thermische efficiëntie | 95% |
| Beheersing van de werking | Intelligente PLC-besturing |
Technische parameters
| ItemModel | Doppelvaten horizontale stookolie aardgas stoomketel | |||||||||
| Nominale stoomcapaciteit (ton/uur) | 4 | 6 | 8 | 10 | 15 | 20 | 25 | 30 | 35 | |
| Nominale stoomdruk MPa | 1.25/1.6/2.5 | |||||||||
| Nominale damptemperatuur °C | 194/203/225/400 | |||||||||
| Ontwerpefficiëntie in % | 92.26 | 92.23 | 92.22 | 92.26 | 92.26 | 91.99 | 91.82 | 91.99 | 92.17 | |
| Temperatuur van voedingswater °C | 20 | 105 | 105 | 105 | 105 | 105 | 105 | 105 | 105 | |
| Beschikbare brandstof | Diesel / zware olie / aardgas / LPG | |||||||||
| Brandstofverbruik | Diesel in kg/uur | 267.45 | 402.68 | 535.2 | 668.6 | 1002.6 | 1337.3 | 1671.6 | 2005.9 | 2336.8 |
| Aardgas Nm3/h | 329.4 | 425.9 | 567.9 | 709.6 | 1064.3 | 1418.4 | 1773.1 | 2127.6 | 2477.4 | |
| Algemene afmetingen | Lengte m | 5.2 | 5.9 | 7.2 | 7.8 | 8.5 | 9.2 | 11.4 | 11 | 11.2 |
| Breedte m | 2.7 | 2.7 | 3.4 | 3.4 | 3.6 | 3.7 | 3.7 | 3.9 | 4.6 | |
| Hoogte m | 3.2 | 3.2 | 3.5 | 3.6 | 3.6 | 3.7 | 3.8 | 4.6 | 5.2 | |
Ontwerp- en productiecapaciteit
1Twee automatische coilers productielijnen
2. Warm buigen tot een minimale buigradius van 0,6D
3. Membraanwandbuisbuigmachines, met horizontale en verticale panelenbuigmachines
4Fabricage van panelen voor boilers voor elektriciteitscentrales met een vermogen tot en met 1000 MW
5. Vervaardiging van CFB-ketel-cyclone-separatoren
6. Vervaardiging van kopstukken volgens Chinese normen (GB), Amerikaanse normen (ASME) of EU-normen (EN)
7Een breed assortiment warmtebehandelingsapparatuur, met inbegrip van 10 ovens, voor normalisatie en tempering
