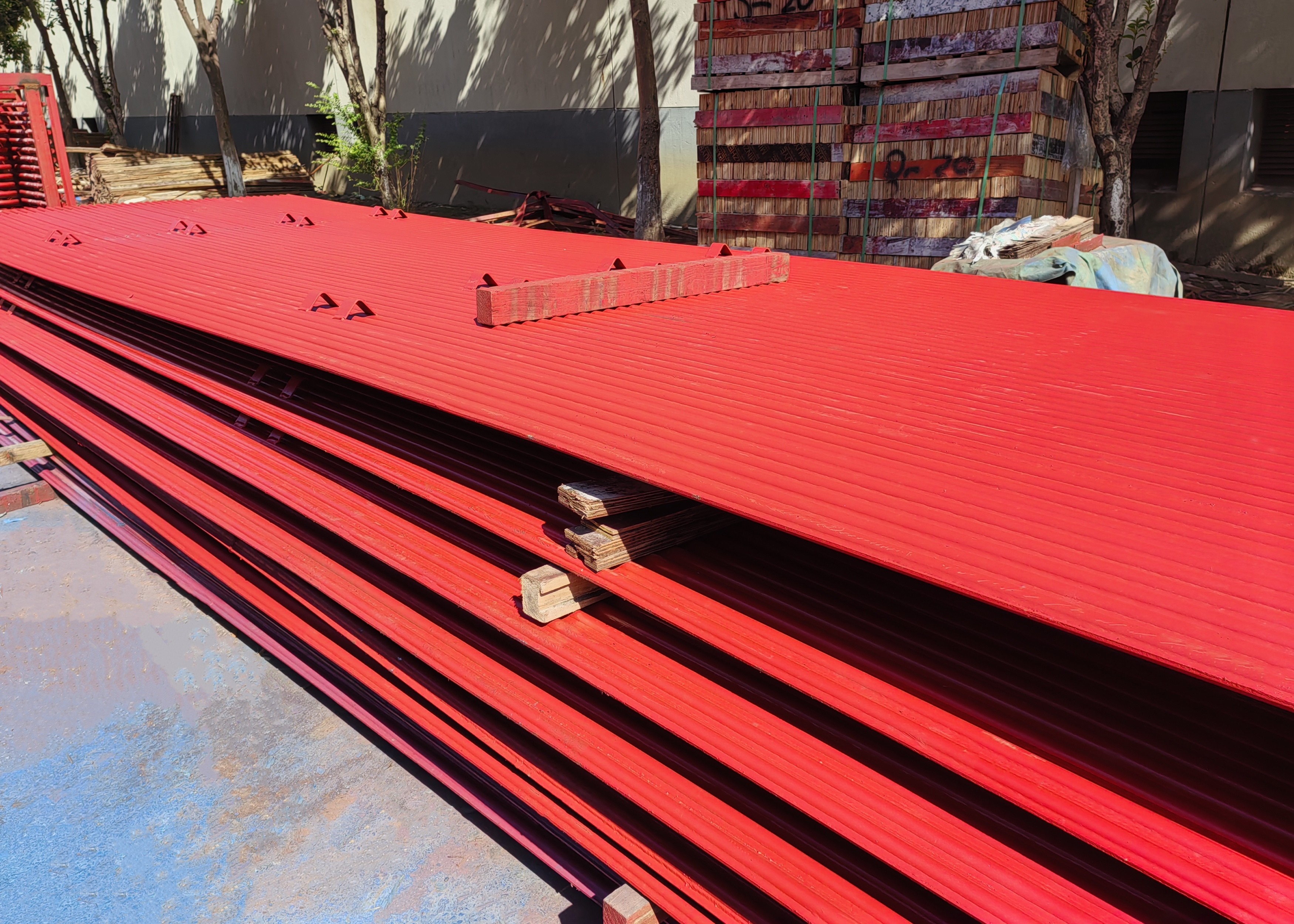

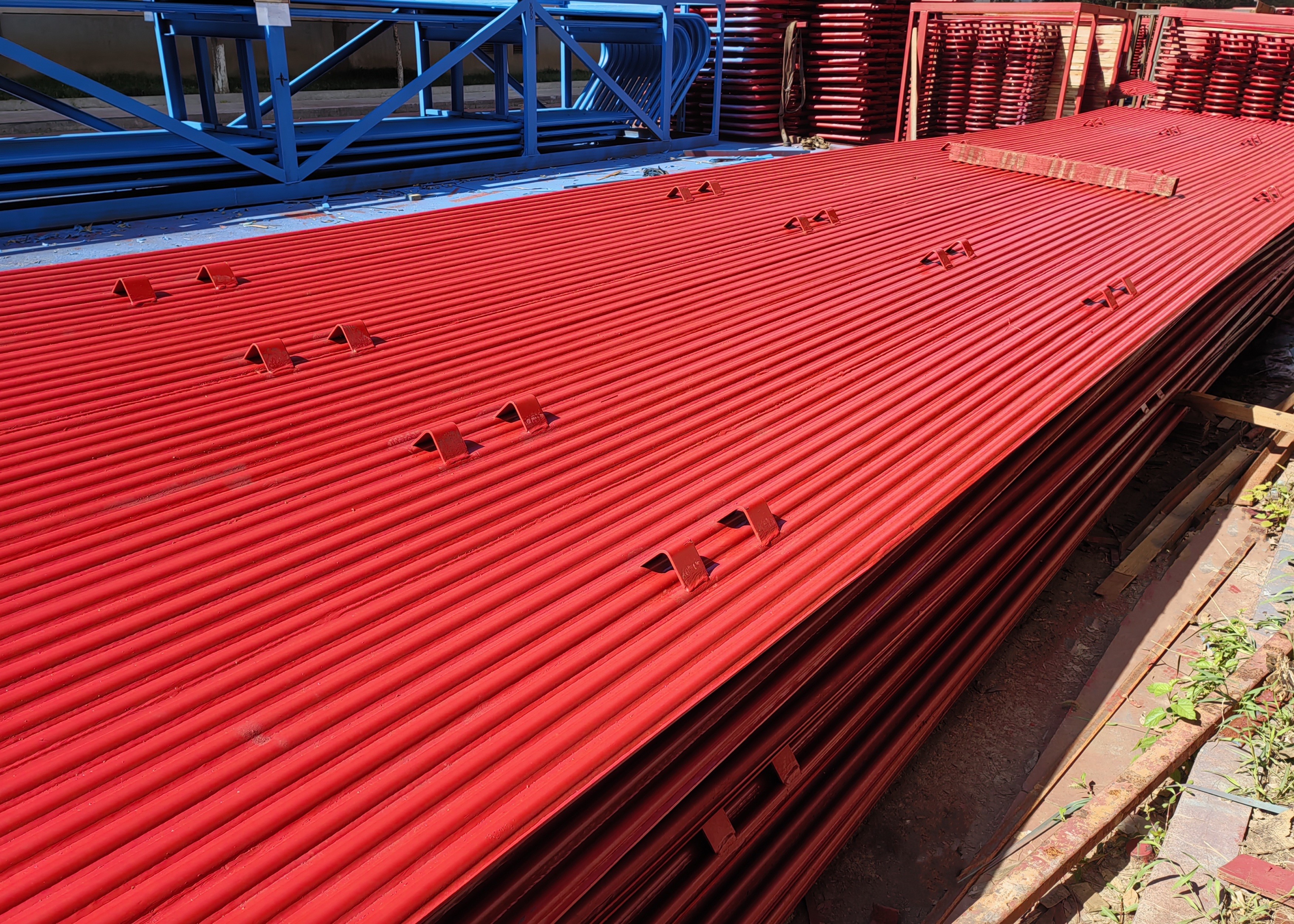

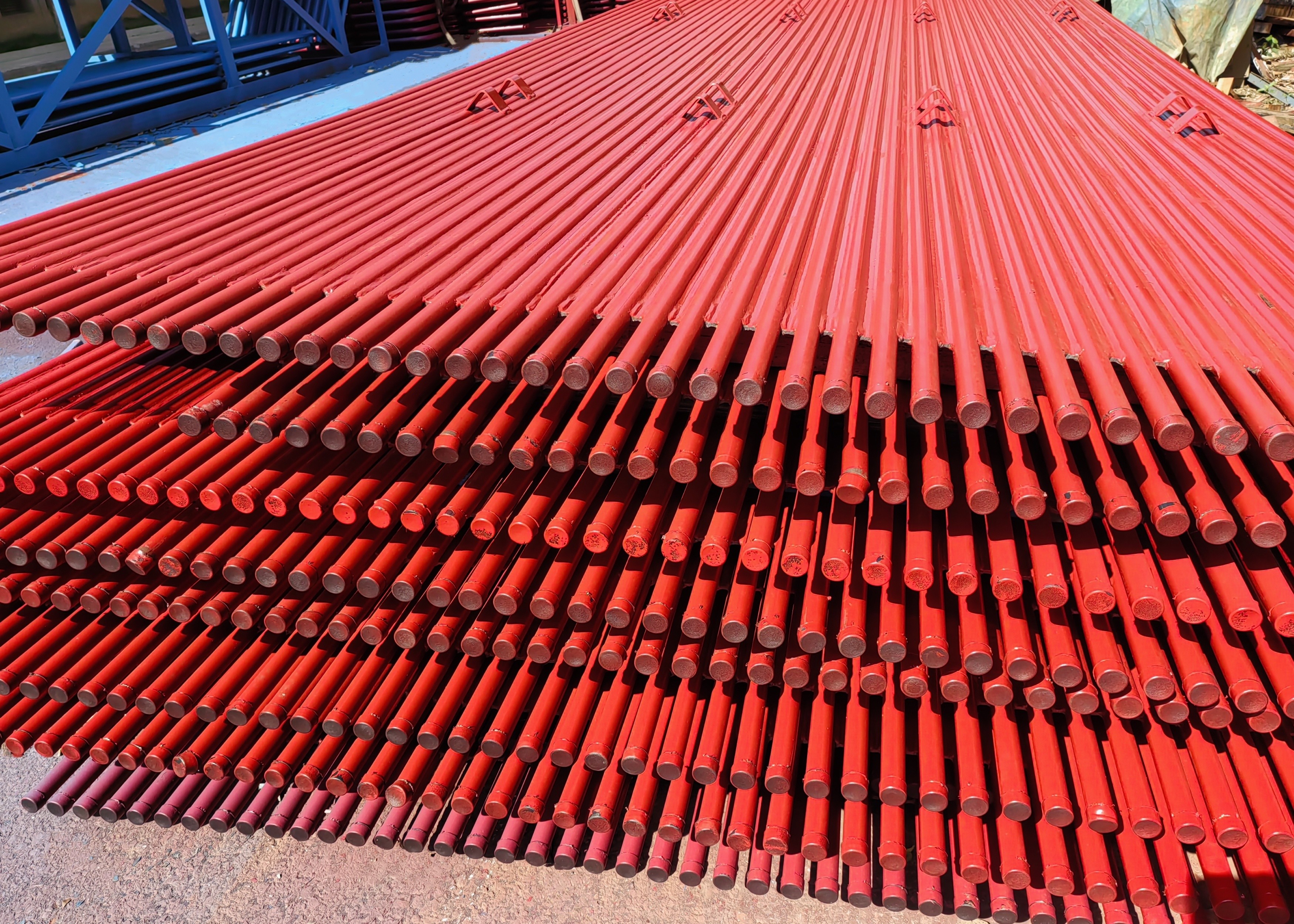

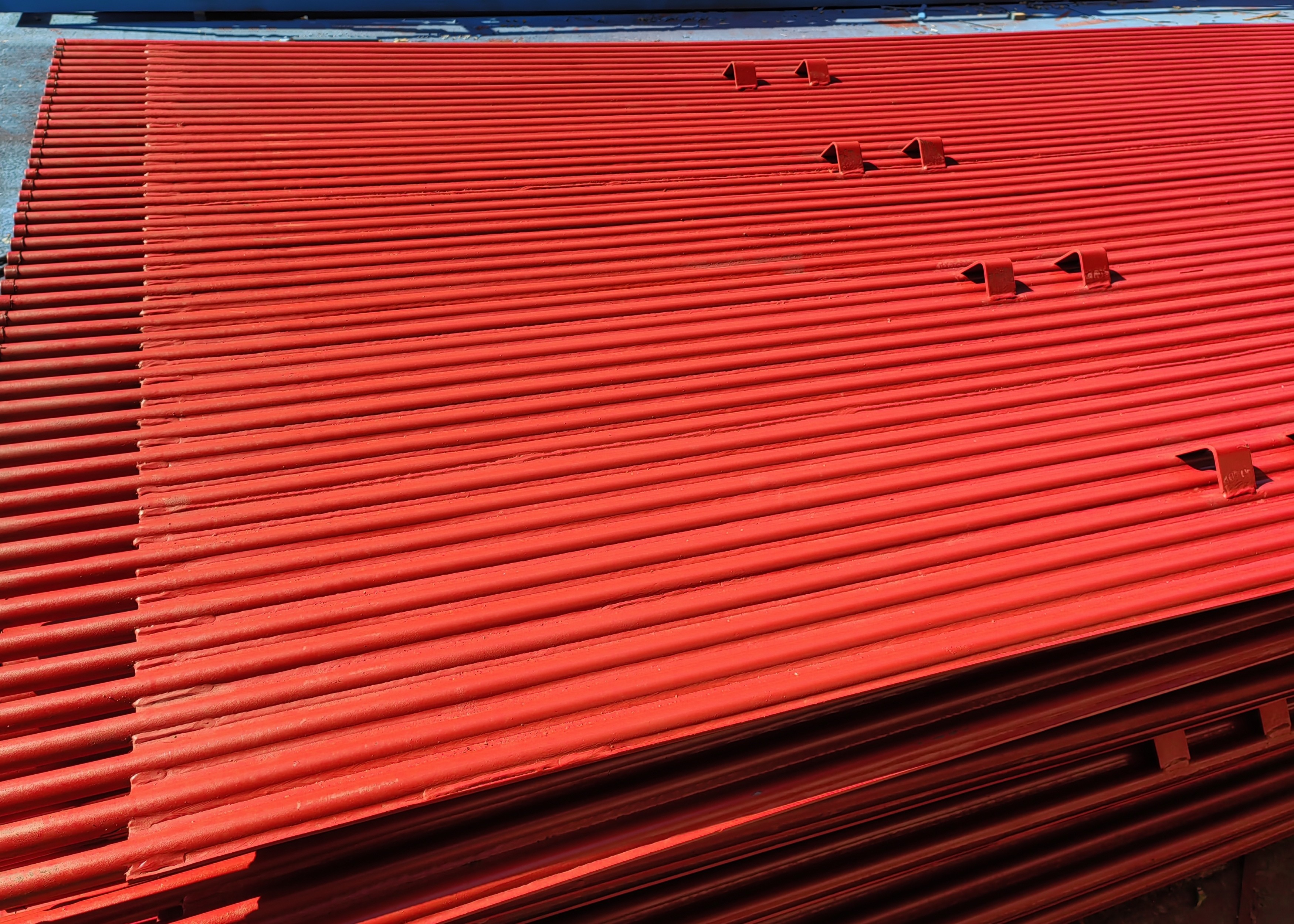

Verwelding Horizontale ketel waterwandpaneel Hoogtemperatuurweerstand

Watermuur, zoals de naam al doet vermoeden, is om de muur met water te koelen.

In de vroege ketels was er geen verwarmingsoppervlak in de oven.en watergekoelde leidingen werden later aangebracht om de ovenwand te beschermen tegen verbranding door hoge temperatuur rookgassen en om de verbrandingsproducten te koelen.

Deze zijn rond de oven geplaatst, het stroommedium in de buis is over het algemeen een mengsel van water of frisdrankwater en het door water gekoelde verwarmingsoppervlak wordt de koelwand van het water van de oven genoemd.

Er zijn twee hoofdsoorten waterwand, namelijk lichtbuiswaterwand en filmwaterwand.

classificatie

Volgens het type constructie zijn er drie hoofdtypen: het gewone buistype, het membraantype en het squeaked tubetype.

De waterwand van de eenvoudige buis bestaat uit een hele rij naadloze stalen buizen, waarvan de structuur de eenvoudigste is;het membraan waterwand lassen veel gewalste watergekoelde vinbuizen samen met spot lassen, zodat ze een afgesloten combinatieverwarmingsoppervlak worden, wat niet alleen de luchtdichtheid van de oven kan verbeteren, het luchtlekken kan verminderen, maar ook de muur van de oven beter kan beschermen,het gewicht van de ovenwand verminderen, de structuur te vereenvoudigen; de waterwand van de sporenbuis is om vele pinnen met een lengte van 20~25 mm en een diameter van 6~12 mm op de watergekoelde wandbuis te lassen,en vervolgens toe te passen chroom erts vuurvaste kunststof om de warmte-absorptie van dit deel van de waterwand te verminderen en de temperatuur van de verbrandingszone te verhogen, is het geschikt voor gevallen waarin het ontsteken van brandstof bijzonder moeilijk is of voor bepaalde vloeibare slagloopsovens.

Volgens het opmaakgedeelte zijn er twee soorten bevestigde wandtypen en scheidingswandtypen (d.w.z. dubbelzijdige verwarming) voor waterkoeling.

De eerste is voornamelijk gedeeltelijk ingebed in de binnenkant van de ovenwand en absorbeert aan de ene kant warmte, terwijl de tweede voornamelijk in het midden van de ovenkamer van een grote ketel is geïnstalleerd.,De hele oven wordt in twee onafhankelijke delen gescheiden die aan beide kanten worden verwarmd.

Voordelen van waterwanden met membraan

(1) Zorg voor de dichtheid van de ovenwand en verminderen van het luchtlek van de verbrandingskamer.

(2) De verbrandingskamer is volledig watergekoeld, wat de kokering in geval van intensieve verbranding verhindert.

(3) De warmteopslagcapaciteit is klein, de verbrandingskamer verwarmt snel en de koeling is ook snel, waardoor de koeltyd van het opstarten en uitschakelen van de ketel kan worden verkort.

(4) Het is geschikt om gebruik te maken van de ovenwand voor het leggen van buizen, die de belasting van het ketelframe sterk vermindert en handig is voor ophanging.

(5) In vergelijking met de gewone buis is de warmteabsorptievermogen van de buis verbeterd.

(6) Het verbetert de mate van pre-assemblage van ketelonderdelen, wat handig is en de installatiebelasting vermindert.
