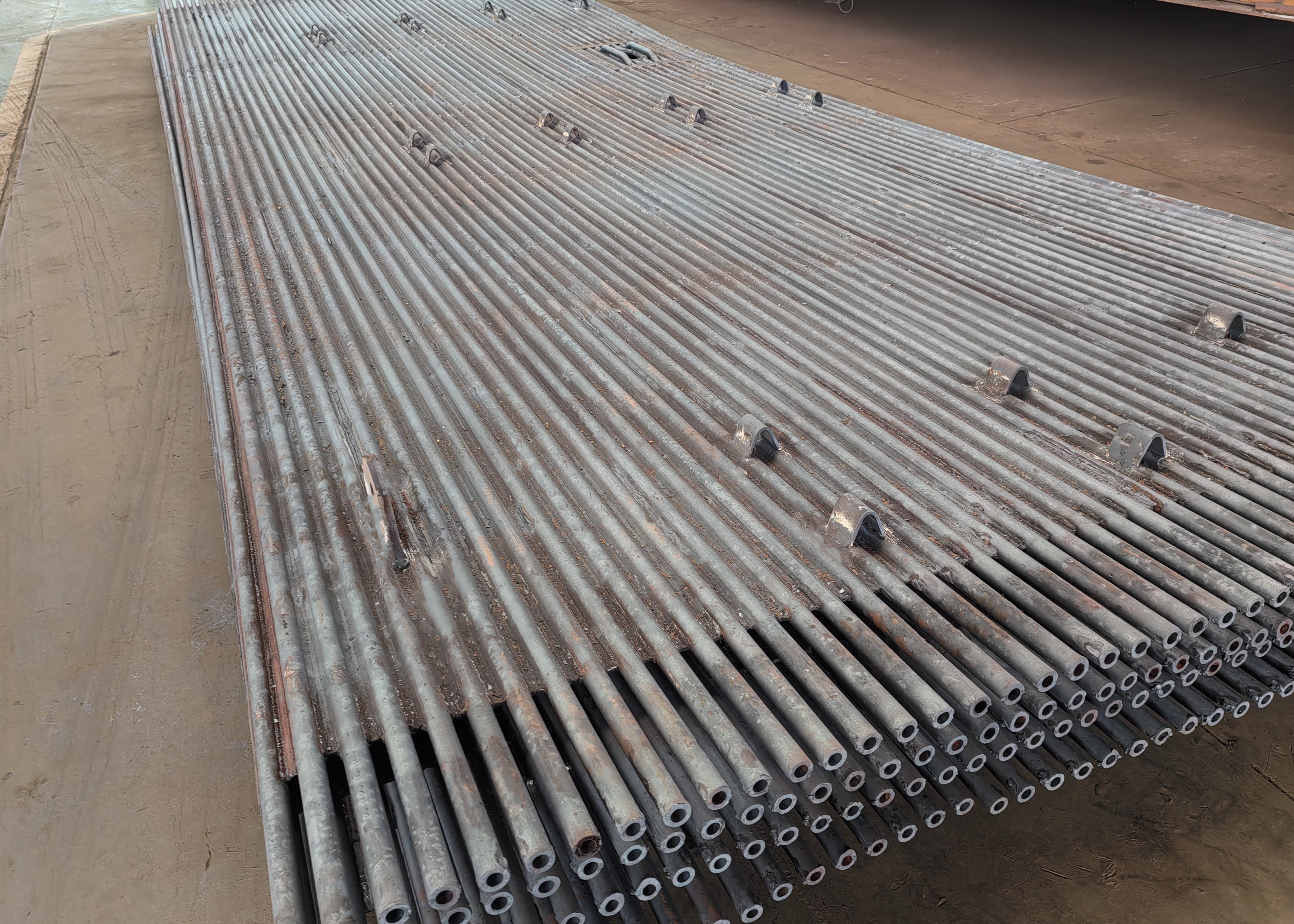

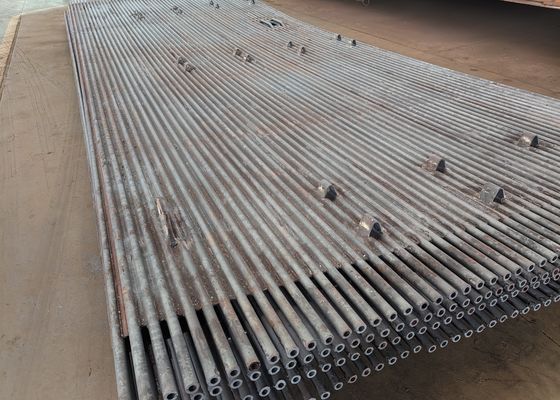

Roestvrij staal membraanketel waterwandpaneel vinbuizen

De waterwand is het belangrijkste verwarmingsteel van de ketel, dat bestaat uit verschillende rijen stalen buizen, die over de ovenkamer van de ketel worden verdeeld.Het binnenste is stromend water of stoom., en de buitenzijde ontvangt warmte van de vlam in de ovenkamer van de ketel.met een vermogen van niet meer dan 10 kWDaarom is het belangrijkste voor de waterwand van het membraan om een goede warmteafvoerprestatie en een goede corrosiebestendigheid bij hoge temperaturen te hebben.Onze fabriek heeft een complete productielijn voor watermuren., die hoogwaardige, efficiënte en energiebesparende membraanwaterwanden kan produceren en ook verschillende membraanwaterwanden kan aanpassen aan de behoeften van de klant.

classificatie

Volgens het type constructie zijn er drie hoofdtypen: het gewone buistype, het membraantype en het squeaked tubetype.

De waterwand van de eenvoudige buis bestaat uit een hele rij naadloze stalen buizen, waarvan de structuur de eenvoudigste is;het membraan waterwand lassen veel gewalste watergekoelde vinbuizen samen met spot lassen, zodat ze een afgesloten combinatieverwarmingsoppervlak worden, wat niet alleen de luchtdichtheid van de oven kan verbeteren, het luchtlekken kan verminderen, maar ook de muur van de oven beter kan beschermen,het gewicht van de ovenwand verminderen, de structuur te vereenvoudigen; de waterwand van de sporenbuis is om vele pinnen met een lengte van 20~25 mm en een diameter van 6~12 mm op de watergekoelde wandbuis te lassen,en vervolgens toe te passen chroom erts vuurvaste kunststof om de warmte-absorptie van dit deel van de waterwand te verminderen en de temperatuur van de verbrandingszone te verhogen, is het geschikt voor gevallen waarin het ontsteken van brandstof bijzonder moeilijk is of voor bepaalde vloeibare slagloopsovens.

Volgens het opmaakgedeelte zijn er twee soorten bevestigde wandtypen en scheidingswandtypen (d.w.z. dubbelzijdige verwarming) voor waterkoeling.

De eerste is voornamelijk gedeeltelijk ingebed in de binnenkant van de ovenwand en absorbeert aan de ene kant warmte, terwijl de tweede voornamelijk in het midden van de ovenkamer van een grote ketel is geïnstalleerd.,De hele oven wordt in twee onafhankelijke delen gescheiden die aan beide kanten worden verwarmd.
