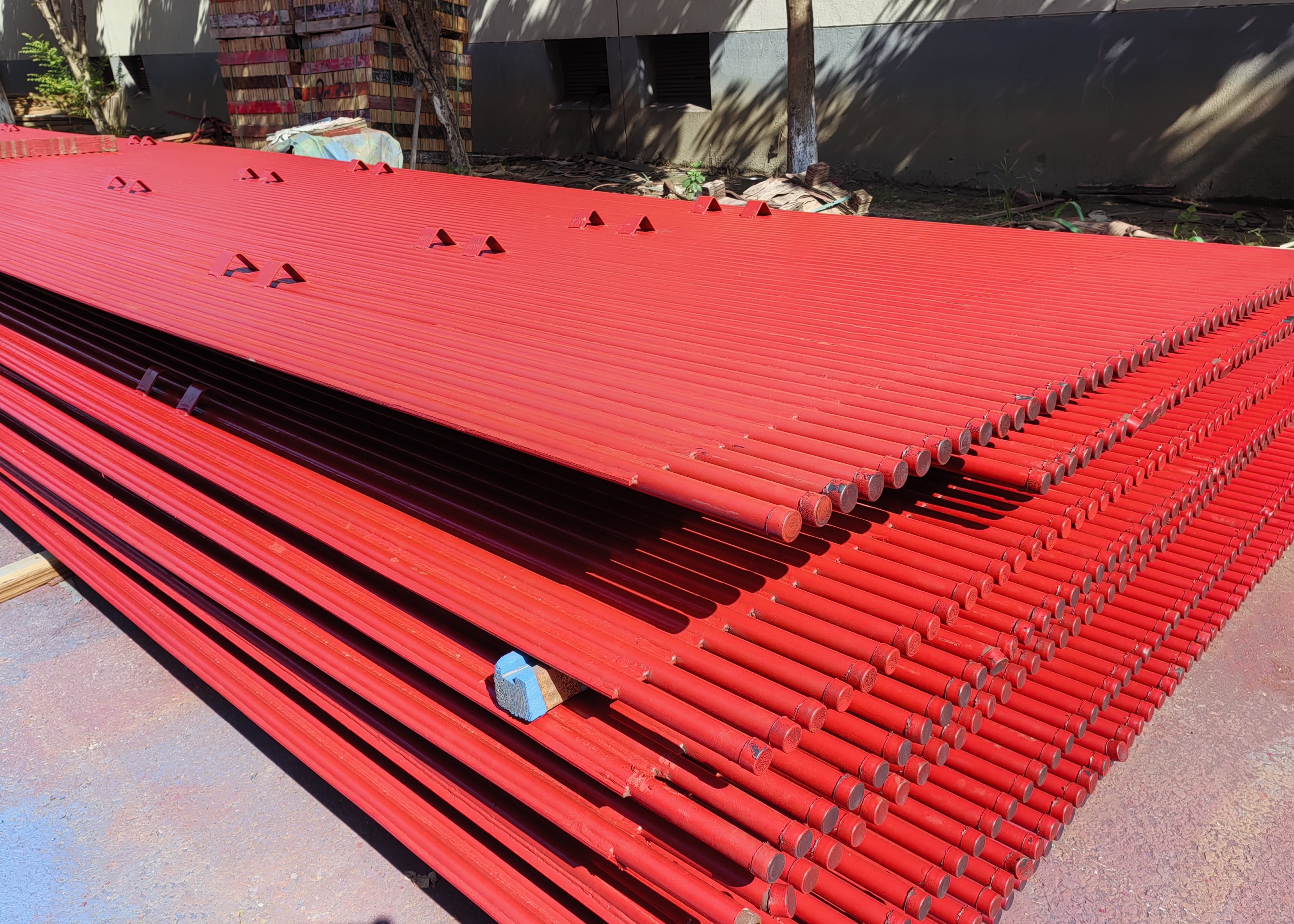

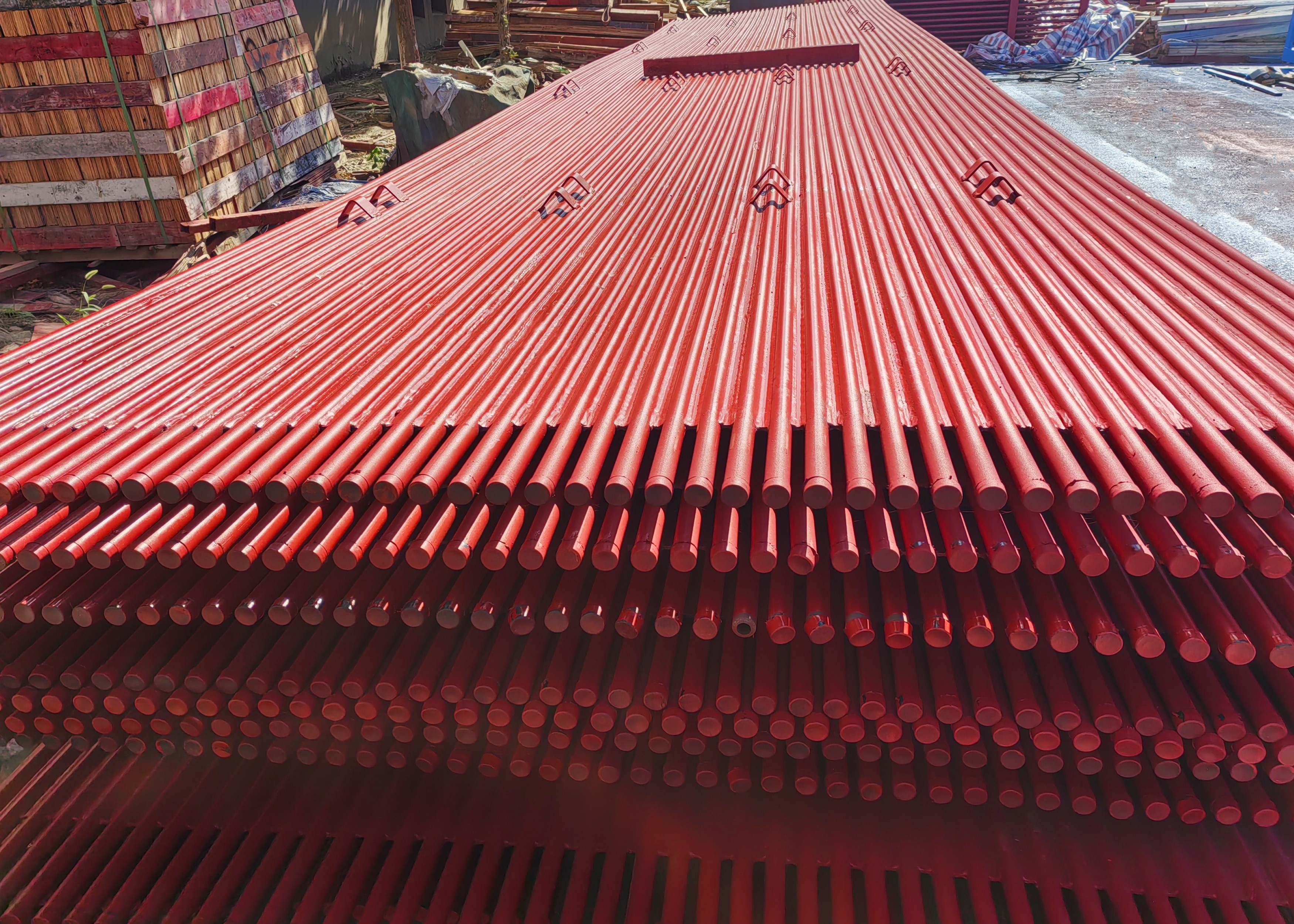

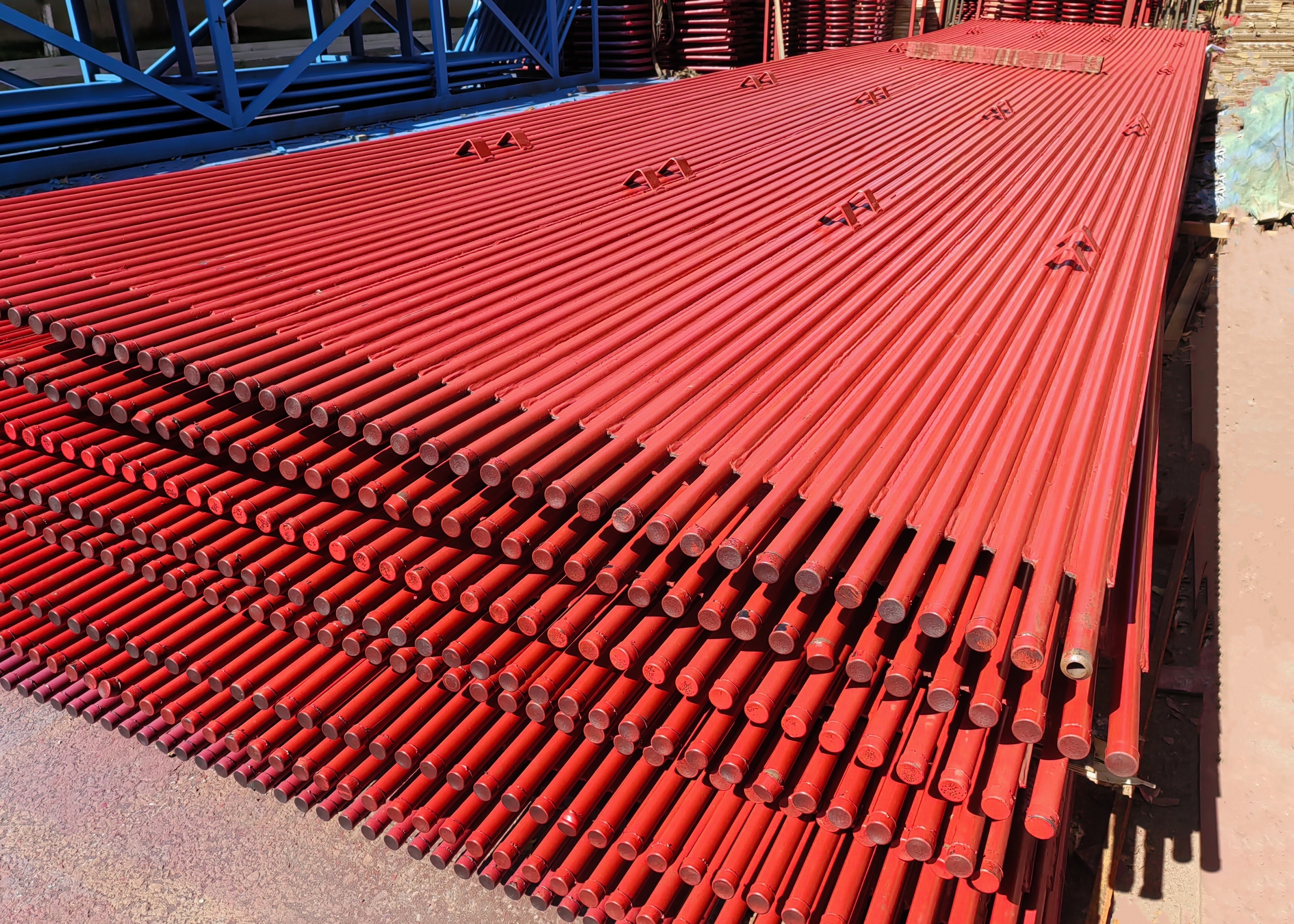

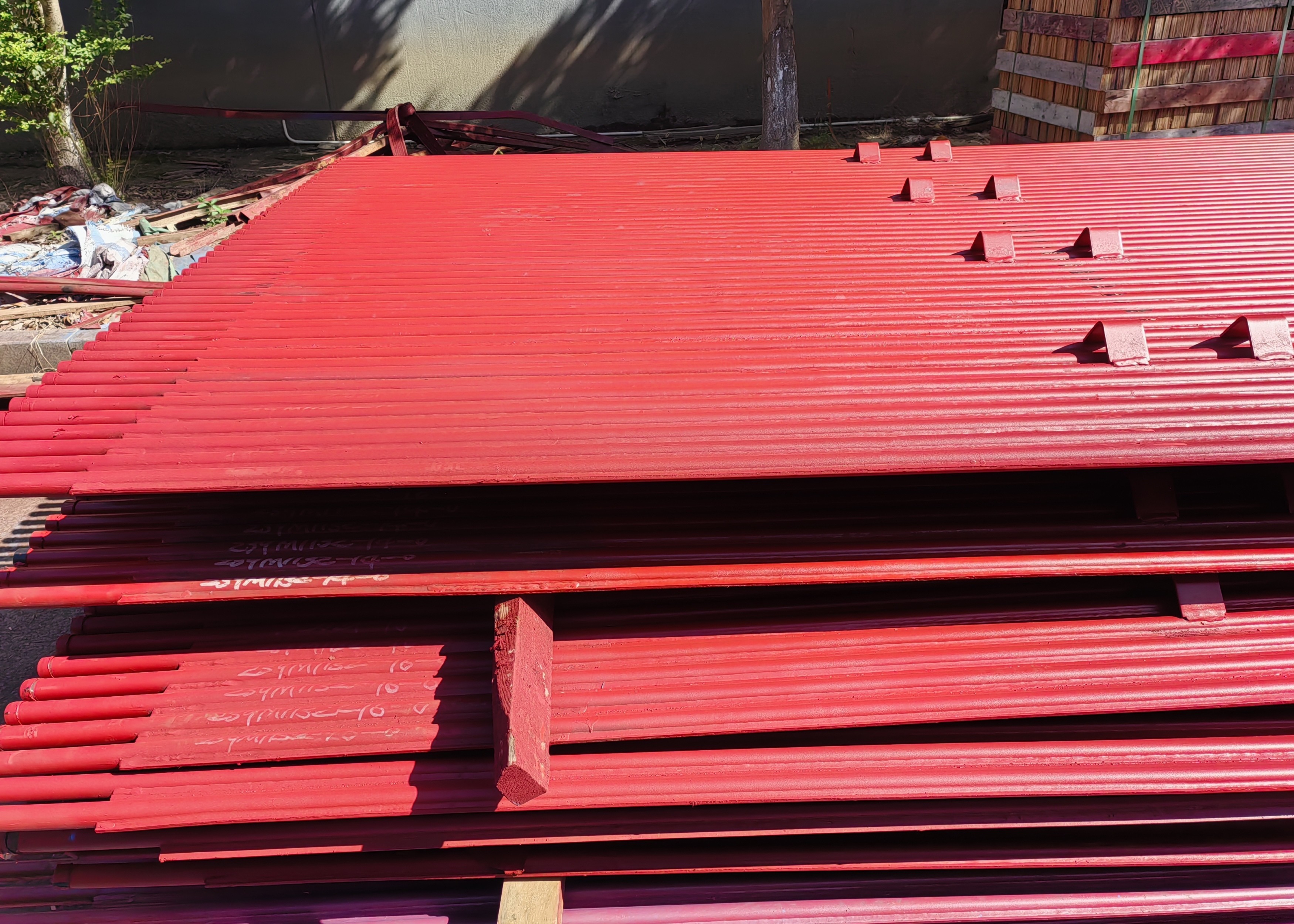

Metalen ketel membraan waterwandpaneel voor elektriciteitscentrales

De door watergekoelde wand van het membraan is om vele gewalste door watergekoelde wandvinnenbuizen samen te lassen met spot lassen, zodat het een afgesloten gecombineerd verwarmingsoppervlak wordt,die niet alleen de luchtdichtheid van de oven kan verbeteren, de luchtlekkage verminderen, maar ook de ovenweg beter beschermen, het gewicht van de ovenweg verminderen en de structuur vereenvoudigen.Deze voordelen van membraan waterwand maken het algemeen gebruikt in grote ketels van elektriciteitscentralesDe functie van de waterwand is om de stralingswarmte van de hoge temperatuur vlam of rookgas in de oven te absorberen, stoom of warm water in de buis te genereren,en de temperatuur van de ovenwand te verlagen om de ovenwand te beschermen.

classificatie

Volgens het type constructie zijn er drie hoofdtypen: het gewone buistype, het membraantype en het squeaked tubetype.

De waterwand van de eenvoudige buis bestaat uit een hele rij naadloze stalen buizen, waarvan de structuur de eenvoudigste is;het membraan waterwand lassen veel gewalste watergekoelde vinbuizen samen met spot lassen, zodat ze een afgesloten combinatieverwarmingsoppervlak worden, wat niet alleen de luchtdichtheid van de oven kan verbeteren, het luchtlekken kan verminderen, maar ook de muur van de oven beter kan beschermen,het gewicht van de ovenwand verminderen, de structuur te vereenvoudigen; de waterwand van de sporenbuis is om vele pinnen met een lengte van 20~25 mm en een diameter van 6~12 mm op de watergekoelde wandbuis te lassen,en vervolgens toe te passen chroom erts vuurvaste kunststof om de warmte-absorptie van dit deel van de waterwand te verminderen en de temperatuur van de verbrandingszone te verhogen, is het geschikt voor gevallen waarin het ontsteken van brandstof bijzonder moeilijk is of voor bepaalde vloeibare slagloopsovens.

Volgens het opmaakgedeelte zijn er twee soorten bevestigde wandtypen en scheidingswandtypen (d.w.z. dubbelzijdige verwarming) voor waterkoeling.

De eerste is voornamelijk gedeeltelijk ingebed in de binnenkant van de ovenwand en absorbeert aan de ene kant warmte, terwijl de tweede voornamelijk in het midden van de ovenkamer van een grote ketel is geïnstalleerd.,De hele oven wordt in twee onafhankelijke delen gescheiden die aan beide kanten worden verwarmd.
