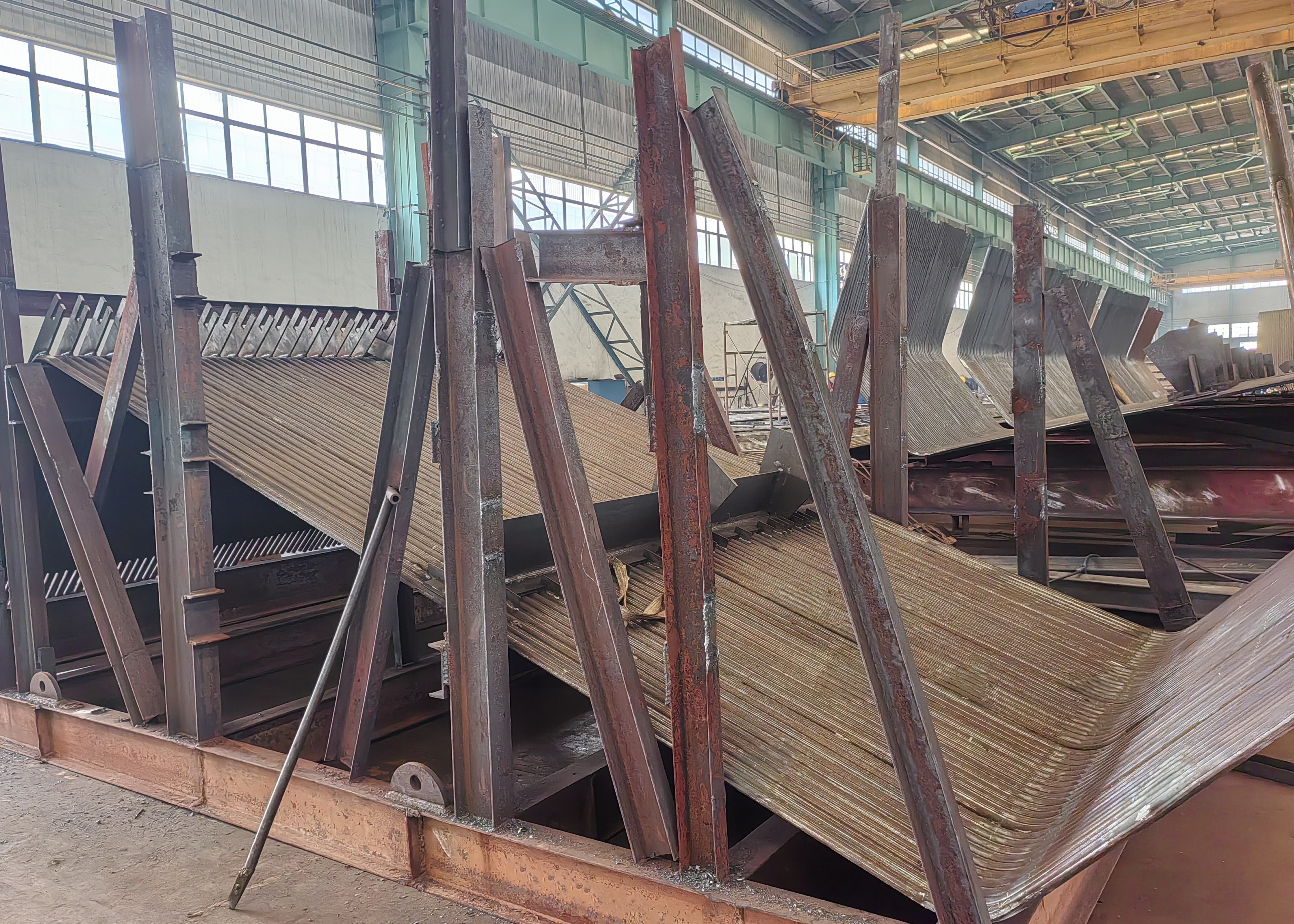

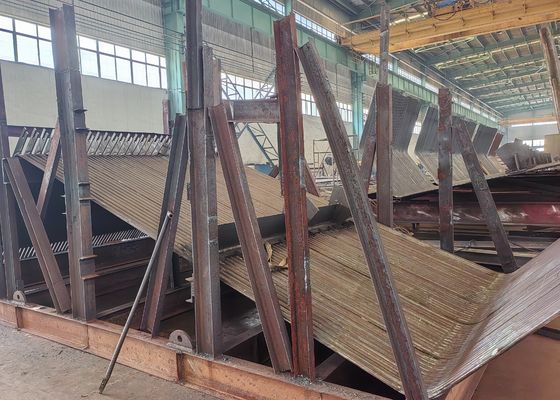

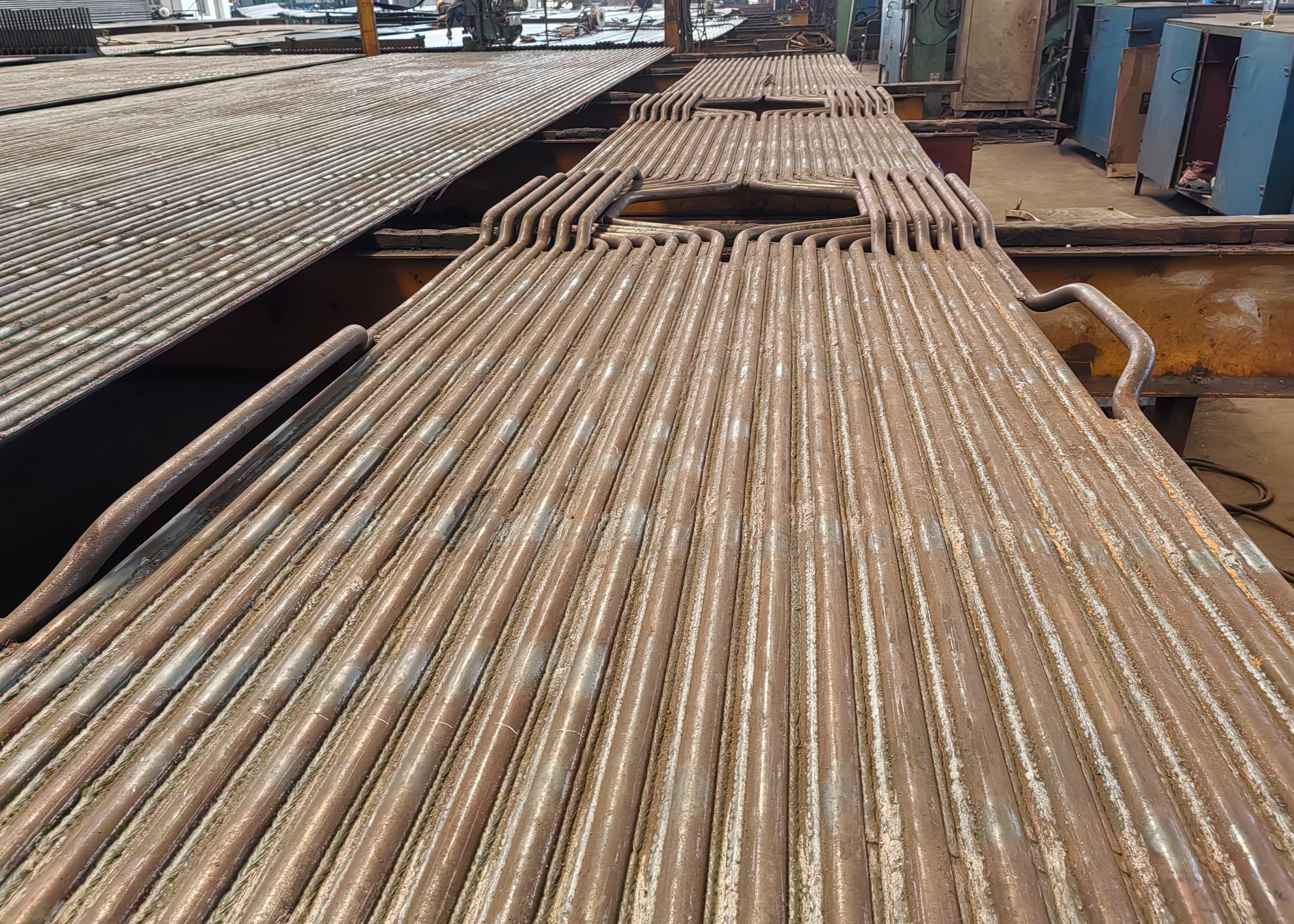

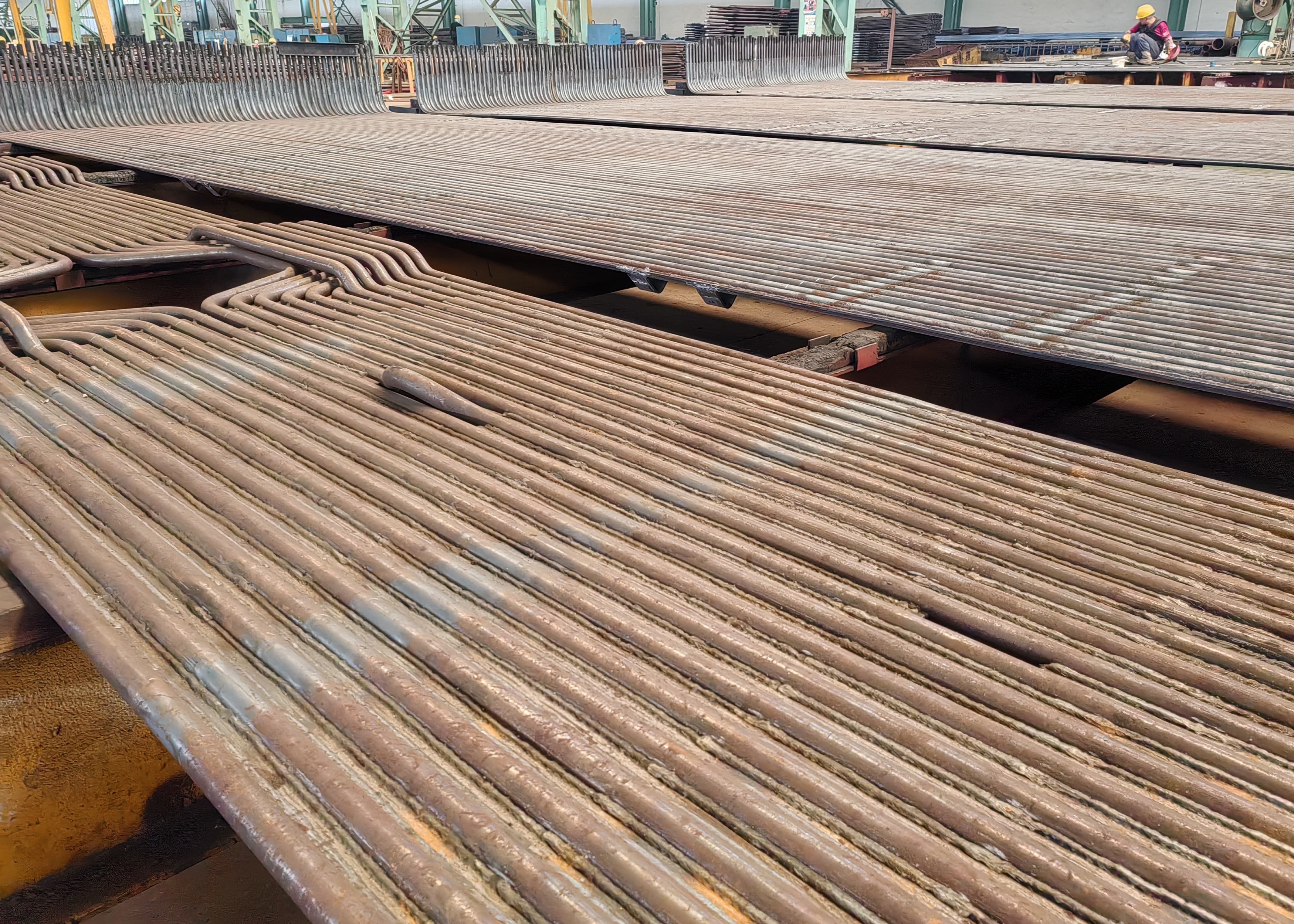

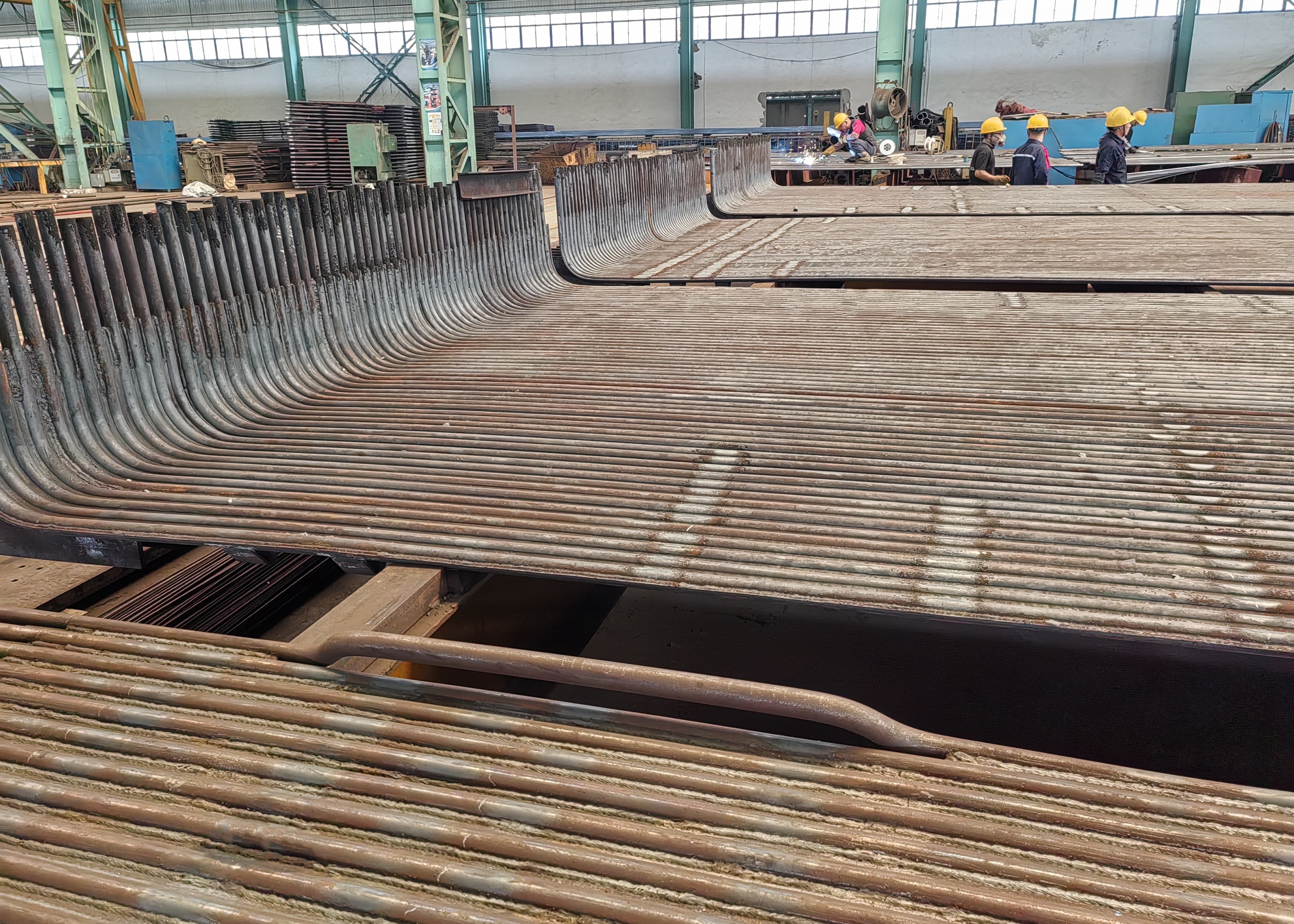

CS Membraan waterwandketelpaneel voor warmteoverdracht

De boilermembraanwand, ook bekend als de watermembraanwand, is gelast met buizen en plat staal om een buisscherm te vormen,en vervolgens gecombineerd met meerdere groepen buis-schermen om een membraanwand te vormenDe waterwand van het membraan maakt gebruik van een diafragma om de waterleidingen te scheiden tot een watermembraan scherm.die het contactgebied tussen het water en de muur verbetert en het warmteoverdrachtsysteem verbetertHet diafragma beschermt ook de waterleidingen en verlengt de levensduur van de wandradiator.de membraanwaterwand vermindert de weerstand tegen de waterstroom en bespaart het energieverbruik van de pomp.

classificatie

Volgens het type constructie zijn er drie hoofdtypen: het gewone buistype, het membraantype en het squeaked tubetype.

De waterwand van de eenvoudige buis bestaat uit een hele rij naadloze stalen buizen, waarvan de structuur de eenvoudigste is;het membraan waterwand lassen veel gewalste watergekoelde vinbuizen samen met spot lassen, zodat ze een afgesloten combinatieverwarmingsoppervlak worden, wat niet alleen de luchtdichtheid van de oven kan verbeteren, het luchtlekken kan verminderen, maar ook de muur van de oven beter kan beschermen,het gewicht van de ovenwand verminderen, de structuur te vereenvoudigen; de waterwand van de sporenbuis is om vele pinnen met een lengte van 20~25 mm en een diameter van 6~12 mm op de watergekoelde wandbuis te lassen,en vervolgens toe te passen chroom erts vuurvaste kunststof om de warmte-absorptie van dit deel van de waterwand te verminderen en de temperatuur van de verbrandingszone te verhogen, is het geschikt voor gevallen waarin het ontsteken van brandstof bijzonder moeilijk is of voor bepaalde vloeibare slagloopsovens.

Volgens het opmaakgedeelte zijn er twee soorten bevestigde wandtypen en scheidingswandtypen (d.w.z. dubbelzijdige verwarming) voor waterkoeling.

De eerste is voornamelijk gedeeltelijk ingebed in de binnenkant van de ovenwand en absorbeert aan de ene kant warmte, terwijl de tweede voornamelijk in het midden van de ovenkamer van een grote ketel is geïnstalleerd.,De hele oven wordt in twee onafhankelijke delen gescheiden die aan beide kanten worden verwarmd.
