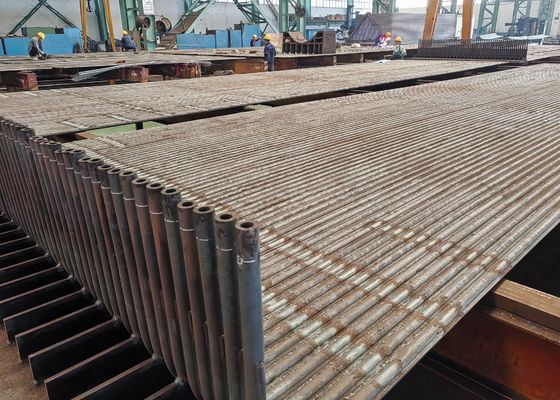

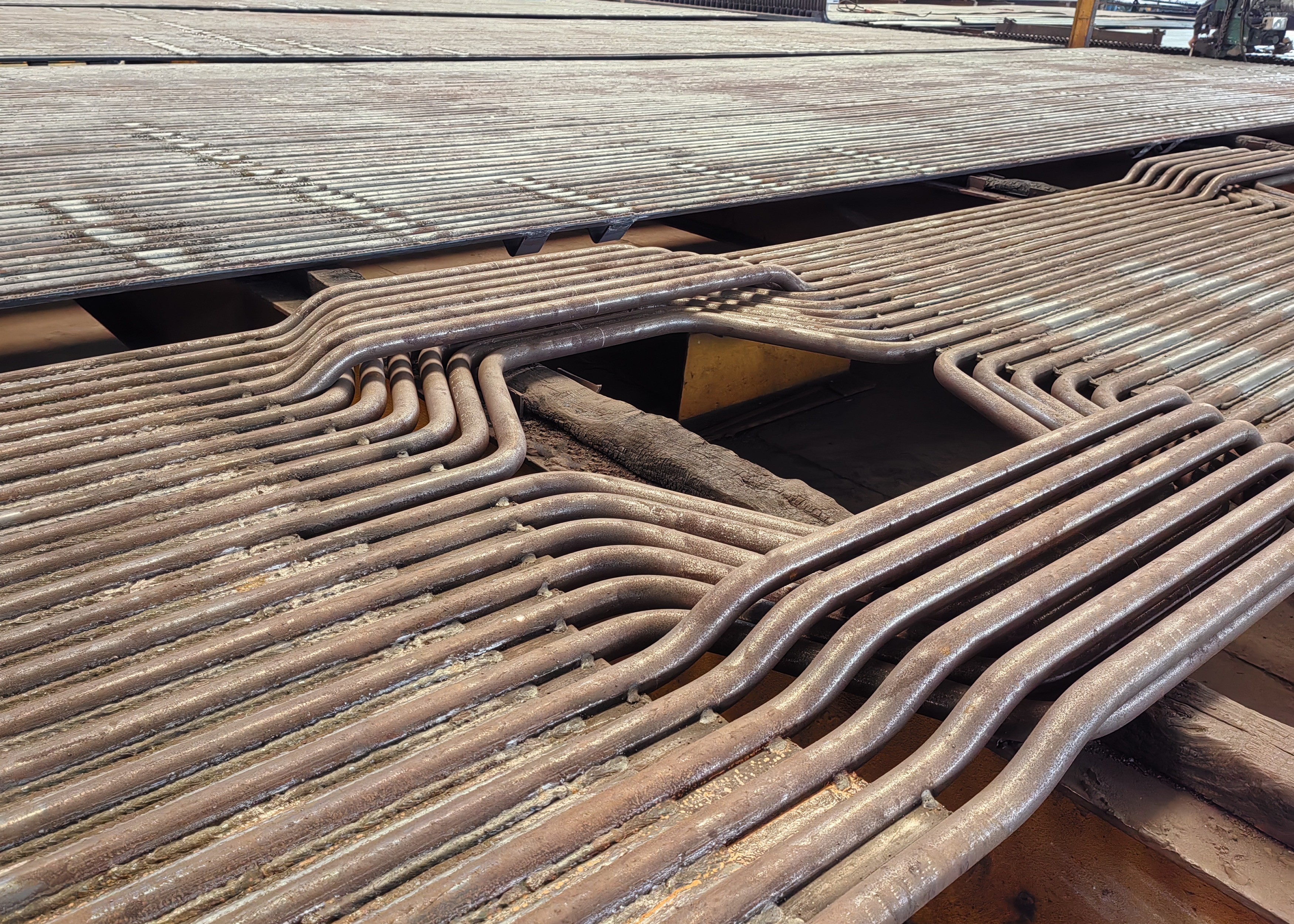

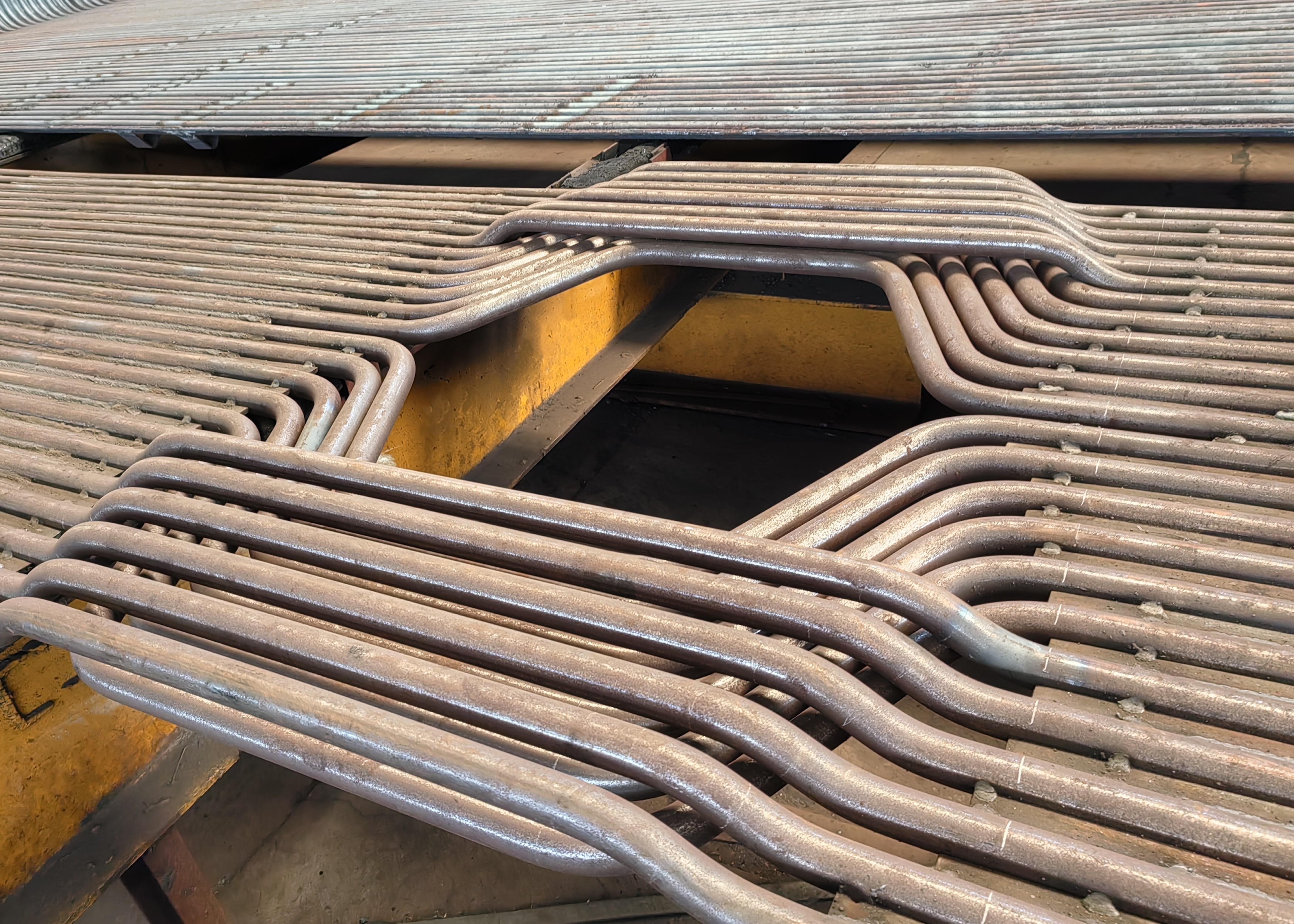

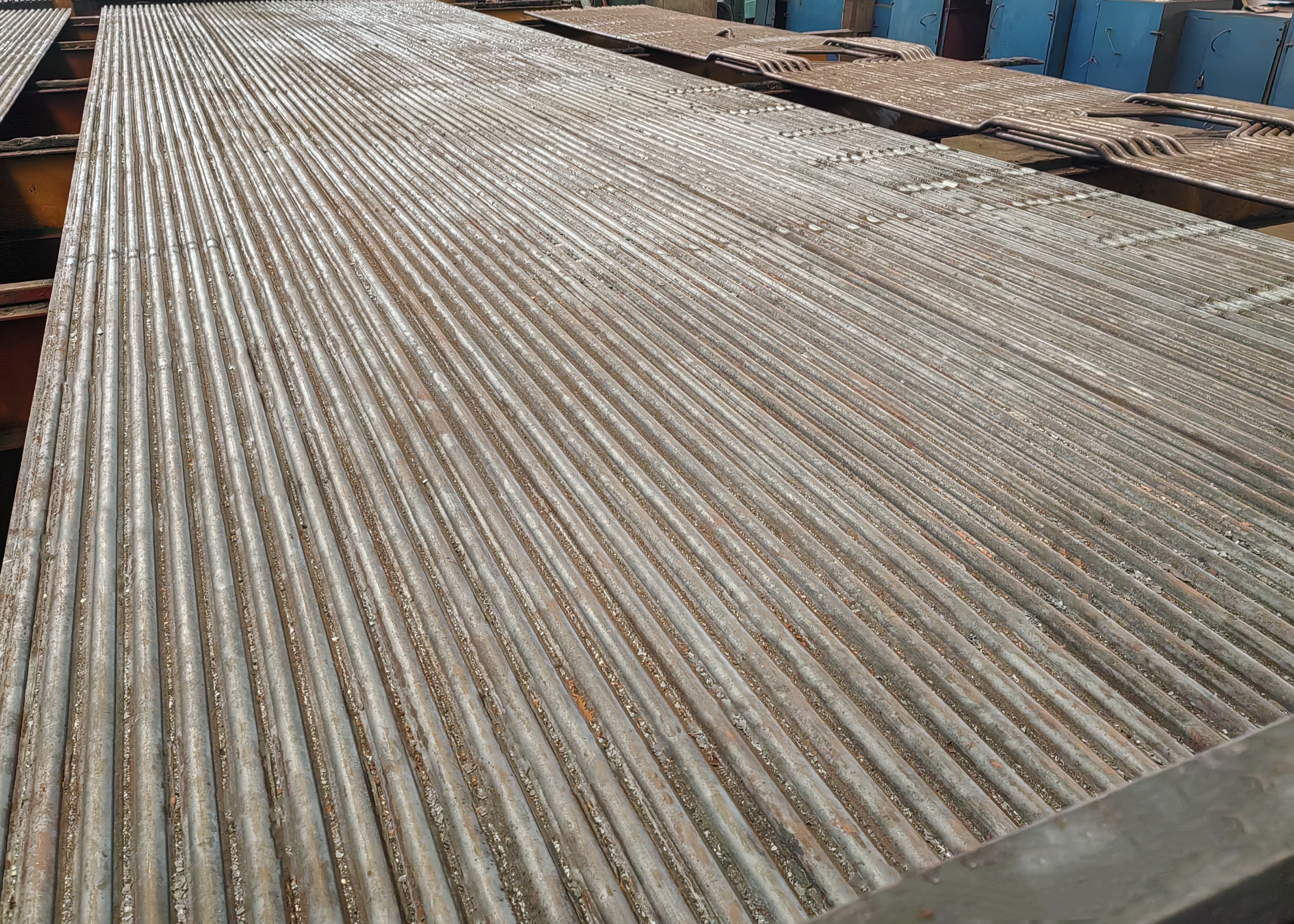

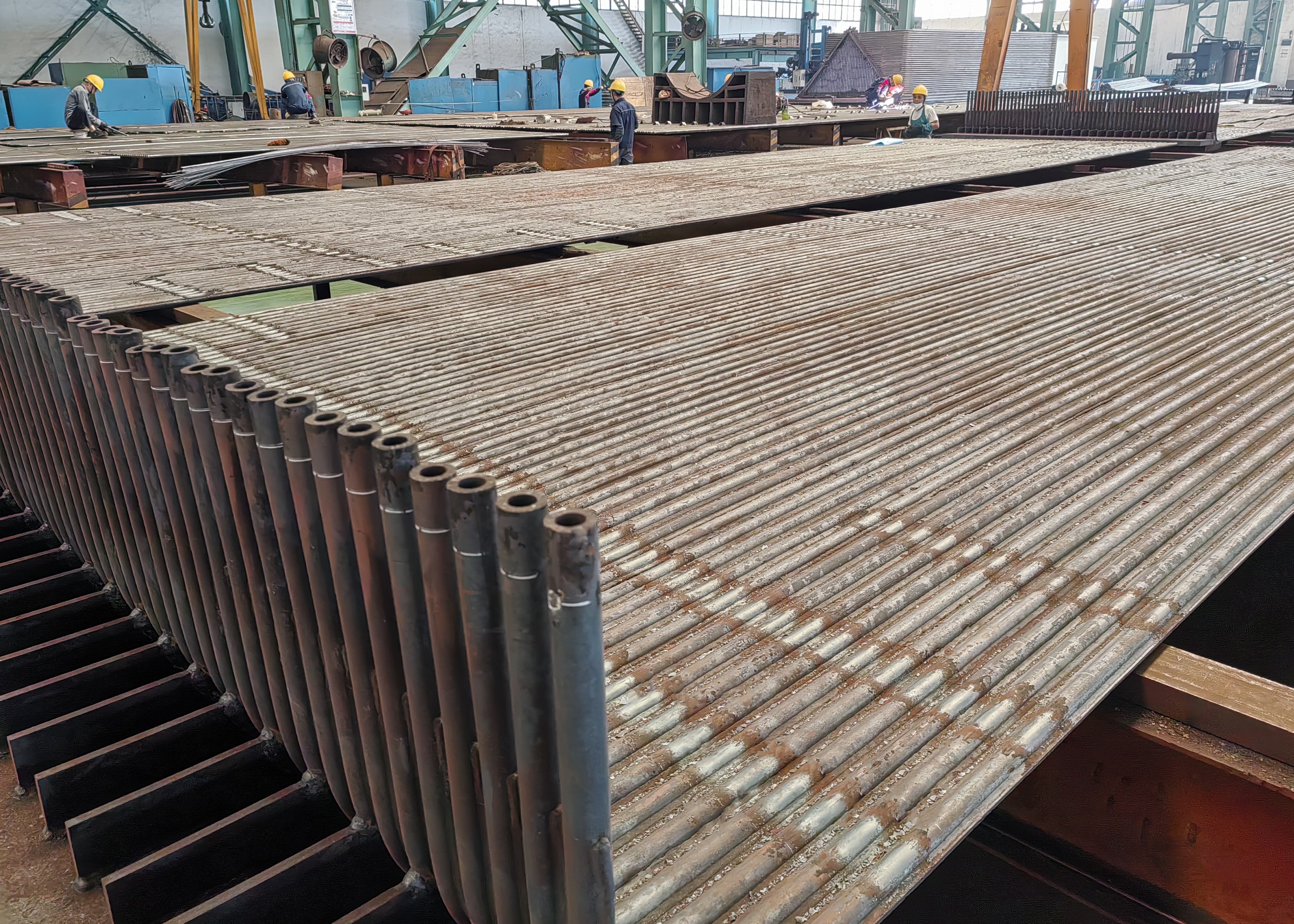

ASME SA 210 Carbon Steel Wand Waterketel Panel Membraan Wand

De waterwand van het membraan moet vele vinnen en buizen in volgorde langs de lengterichting samen lassen om een geheel waterwandverwarmingsoppervlak te vormen.De afmetingen van elk onderdeel worden gelast volgens de eisen van de circulerende luspijpgroep, en de groep wordt vervolgens tijdens de installatie gesloten met las tussen de groep, zodat de oven strak omgeven wordt door een hele laag watergekoeld wanddiafragma,Deze watergekoelde muur wordt vaak een membraan watergekoelde muur genoemdEen van de voordelen van de membraanwaterwand is dat deze door de fabrikant in een onderdeel kan worden gelast en snel en gemakkelijk te installeren is.

classificatie

Volgens het type constructie zijn er drie hoofdtypen: het gewone buistype, het membraantype en het squeaked tubetype.

De waterwand van de eenvoudige buis bestaat uit een hele rij naadloze stalen buizen, waarvan de structuur de eenvoudigste is;het membraan waterwand lassen veel gewalste watergekoelde vinbuizen samen met spot lassen, zodat ze een afgesloten combinatieverwarmingsoppervlak worden, wat niet alleen de luchtdichtheid van de oven kan verbeteren, het luchtlekken kan verminderen, maar ook de muur van de oven beter kan beschermen,het gewicht van de ovenwand verminderen, de structuur te vereenvoudigen; de waterwand van de sporenbuis is om vele pinnen met een lengte van 20~25 mm en een diameter van 6~12 mm op de watergekoelde wandbuis te lassen,en vervolgens toe te passen chroom erts vuurvaste kunststof om de warmte-absorptie van dit deel van de waterwand te verminderen en de temperatuur van de verbrandingszone te verhogen, is het geschikt voor gevallen waarin het ontsteken van brandstof bijzonder moeilijk is of voor bepaalde vloeibare slagloopsovens.

Volgens het opmaakgedeelte zijn er twee soorten bevestigde wandtypen en scheidingswandtypen (d.w.z. dubbelzijdige verwarming) voor waterkoeling.

De eerste is voornamelijk gedeeltelijk ingebed in de binnenkant van de ovenwand en absorbeert aan de ene kant warmte, terwijl de tweede voornamelijk in het midden van de ovenkamer van een grote ketel is geïnstalleerd.,De hele oven wordt in twee onafhankelijke delen gescheiden die aan beide kanten worden verwarmd.

Voordelen van waterwanden met membraan

(1) Zorg voor de dichtheid van de ovenwand en verminderen van het luchtlek van de verbrandingskamer.

(2) De verbrandingskamer is volledig watergekoeld, wat de kokering in geval van intensieve verbranding verhindert.

(3) De warmteopslagcapaciteit is klein, de verbrandingskamer verwarmt snel en de koeling is ook snel, waardoor de koeltyd van het opstarten en uitschakelen van de ketel kan worden verkort.

(4) Het is geschikt om gebruik te maken van de ovenwand voor het leggen van buizen, die de belasting van het ketelframe sterk vermindert en handig is voor ophanging.

(5) In vergelijking met de gewone buis is de warmteabsorptievermogen van de buis verbeterd.

(6) Het verbetert de mate van pre-assemblage van ketelonderdelen, wat handig is en de installatiebelasting vermindert.
