SA192 Ondergrondse waterwandbuisketelmembraan met veelvoudige kop

ASME Standard Base Tube SA192 Made Boiler Membrane Wall met veelvoudige kop

Inleiding van het product

Waterwandpanelen zijn het belangrijkste verwarmingsoppervlak van ketels, bestaande uit een aantal rijen stalen buizen die rond de hoek van de ketel zijn aangebracht.en de buitenkant neemt de hitte van de vlam in de oven van de ketel opIn de oven absorbeert de werkvloeistof vooral de stralingswarmte van de hoogtemperatuurbrandproducten.

Het belangrijkste type waterwandpaneel dat ons bedrijf produceert is membraanwand.

Membraanwaterwand is een luchtdichte structuur bestaande uit buizen en vinnen. De voordelen zijn minder luchtlekken in de oven; kan gebruik maken van een buizenwand,minder belasting op de staalconstructie en lagere kosten van de ketel; gemakkelijk te gebruiken ophangingsstructuur en verbeteren thermische expansie systeem, geschikt voor grootschalige gemeganiseerde productie, hoge assemblage snelheid,lage warmteopslagcapaciteit en verkorte start- en stoptijdHet nadeel is dat het productieproces complex is. Membraanwaterwand wordt vaak gebruikt in grote capaciteit, hoge temperatuur en hoge druk ketels.

Volgens het verschillende productieproces kan de waterwand van het membraan in drie soorten worden onderverdeeld:12. gewalste vinnenbuizen worden in rijen gelast, met minder lasbelasting, maar de vinnenbuizen zijn duur.die een lage materiaalkosten heeft en gemakkelijk kan voldoen aan de vereisten van verschillende plaatsen, maar plat staal vereist een hoge precisie en afwerkingsapparatuur.3Bij fusielassen van blote buizen worden de vinnen tussen de buizen gevormd door de lasdraad te vullen, die voornamelijk wordt gebruikt voor de kleine afstand tussen de buizen.De toonhoogte tussen buizen van membraanwaterwand is gerelateerd aan factoren zoals de keteldruk en de warmtebelasting van de oven, meestal s/d is 1,2-1.5.

Specificatie

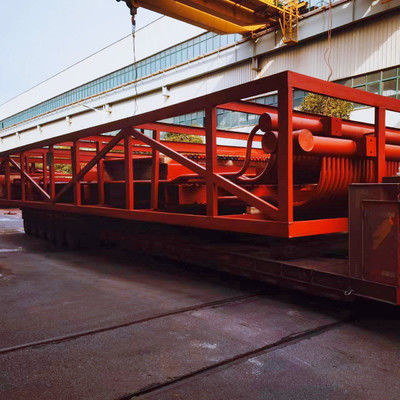

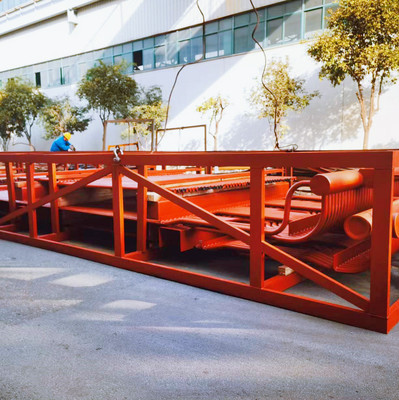

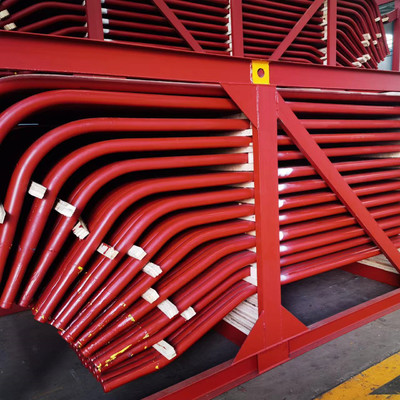

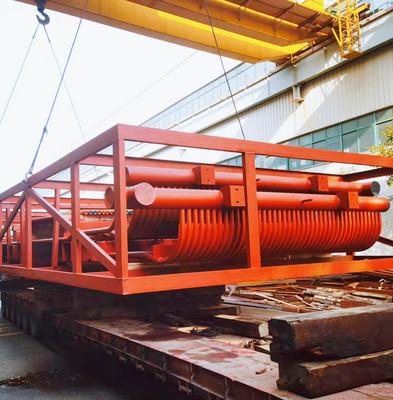

De bovenstaande afbeeldingen zijn membraanwanden voor een Pakistaans project met onderstaande specificaties:
