GB-standaard ketel membraanwand waterpaneel voor suikerfabriek ketels

Boilerwaterwandpaneel van membraantype volgens ASME/GB-norm voor ketels van suikerfabrieken en andere industriële ketels

Inleiding van het product

Membraanwaterwand is een luchtdichte structuur bestaande uit buizen en vinnen. De voordelen zijn minder luchtlekken in de oven; kan gebruik maken van een buizenwand,minder belasting op de staalconstructie en lagere kosten van de ketel; gemakkelijk te gebruiken ophangingsstructuur en verbeteren thermische expansie systeem, geschikt voor grootschalige gemeganiseerde productie, hoge assemblage snelheid,lage warmteopslagcapaciteit en verkorte start- en stoptijdHet nadeel is dat het productieproces complex is. Membraanwaterwand wordt vaak gebruikt in grote capaciteit, hoge temperatuur en hoge druk ketels.

Sterke punten van de waterwand van het membraan

(1) Zorg voor de afdichting van de ovenwand en verminderen van het luchtlek in de verbrandingskamer.

(2) Het realiseren van een volledige waterkoeling in de verbrandingskamer is gunstig om coksen te voorkomen onder de conditie van intensieve verbranding.

(3) De koelingstijd bij het opstarten en uitschakelen van ketels kan worden verkort vanwege de kleine warmteopslagcapaciteit, de snelle temperatuurstijging en de snelle koeling in de verbrandingskamer.

(4) Het is geschikt om een ovenwand te bouwen waarin de buizen worden gelegd, waardoor de lading van het ketelframe aanzienlijk wordt verminderd en de ketel gemakkelijk kan worden opgehangen en opgeheven.

(5) In vergelijking met het blote buistype is het warmteabsorptievermogen van de buis verbeterd.

(6)Het verbetert de montagegraad van de boilercomponenten, vergemakkelijkt en vermindert de installatieload.

Specificatie

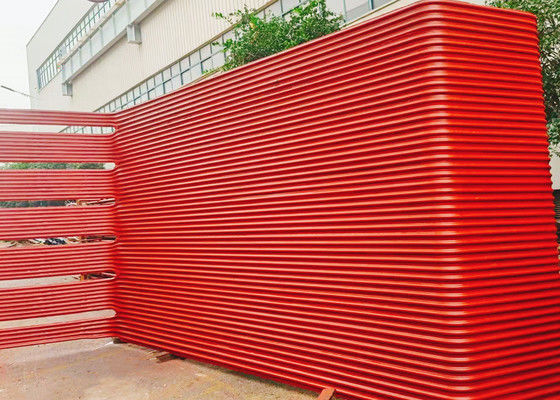

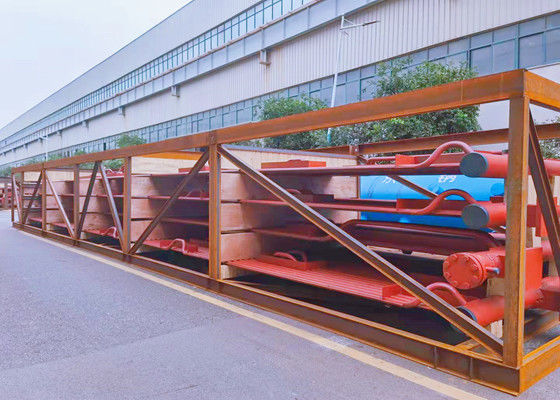

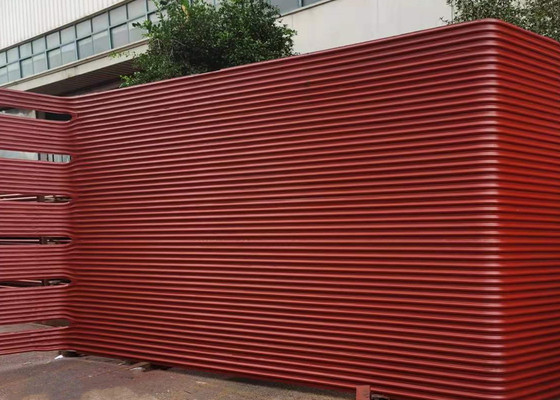

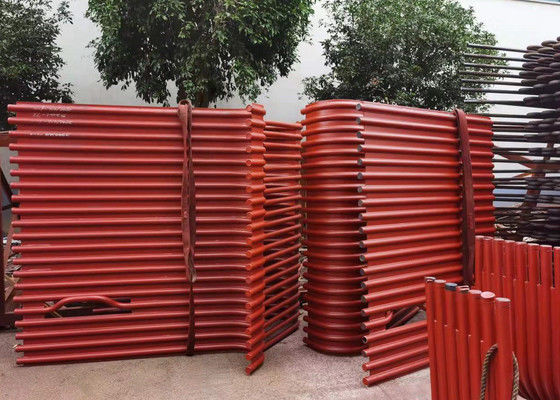

De bovenstaande afbeeldingen zijn membraanwanden voor een Pakistaans project met onderstaande specificaties:
