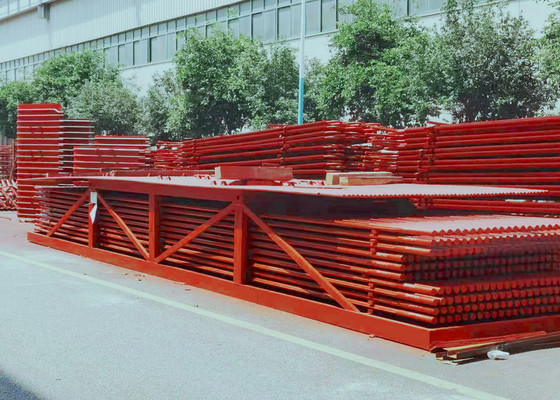

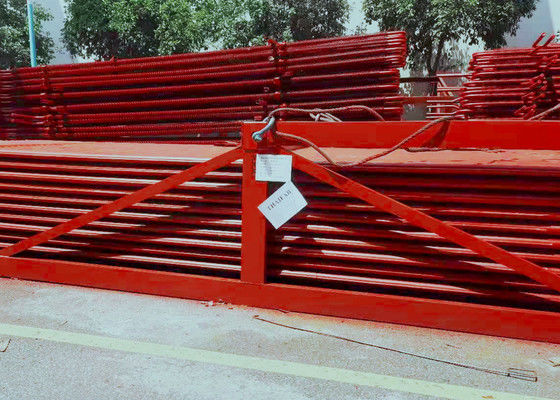

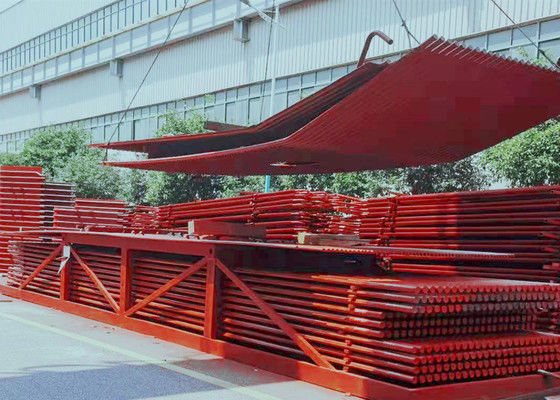

Waterketel membraanwandpaneel Q235B Fin Voor kolencentrales

Membraanketelwaterwand gemaakt van 20G buis en Q235B Fin in GB-standaard voor steenkoolcentrale ketels



Inleiding

Waterwandpanelen zijn het belangrijkste verwarmingsoppervlak van ketels, bestaande uit een aantal rijen stalen buizen die rond de hoek van de ketel zijn aangebracht.en de buitenkant neemt de hitte van de vlam in de oven van de ketel opIn de oven absorbeert de werkvloeistof vooral de stralingswarmte van de hoogtemperatuurbrandproducten.

Membraanwaterwand is een luchtdichte structuur bestaande uit buizen en vinnen. De voordelen zijn minder luchtlekken in de oven; kan gebruik maken van een buizenwand,minder belasting op de staalconstructie en lagere kosten van de ketel; gemakkelijk te gebruiken ophangingsstructuur en verbeteren thermische expansie systeem, geschikt voor grootschalige gemeganiseerde productie, hoge assemblage snelheid,lage warmteopslagcapaciteit en verkorte start- en stoptijdHet nadeel is dat het productieproces complex is. Membraanwaterwand wordt vaak gebruikt in grote capaciteit, hoge temperatuur en hoge druk ketels.

Materialen voor waterwandpanelen
20# Staal, SA192, SA 106B, 15CrMoVG, 12Cr1MoV

Normen
ASME-code standaard, GB-standaard

Kwaliteitscontrole
MT, RT, Hydraulische test

Specificatie

De belangrijkste functie van waterwandpanelen in ketels is het absorberen van de warmte die wordt gegenereerd door een hoge temperatuur vlam of rookgas en het genereren van stoom of warm water in buizen,dus om de temperatuur in de kamer te verlagen.

• Membraan waterketelwandpaneel:Het gebruik van de spotsoldeert veel gewalste, met vinnen beklede buizen in een afgesloten combinatieverwarmingsoppervlak, waardoor de luchtdichtheid van de oven wordt verbeterd en het luchtlekken wordt verminderd.
• met een breedte van niet meer dan 50 mmde spenen van 20 tot 25 mm in lengte en 6 tot 12 mm in diameter op de waterwandbuis lassen en vervolgens een chroomerts vuurvaste kunststof aanbrengen om de warmte-absorptie van het waterwandpaneel te verminderen,en de temperatuur in de verbrandingszone verhogenHet is geschikt voor situaties waarin het moeilijk is de brandstof aan te steken, evenals voor specifieke slakkenovens.
• Plain tube waterketelwandpaneel:Het is de eenvoudigste structuur, bestaande uit een hele rij naadloze stalen buizen.
• met een breedte van niet meer dan 50 mm,ingebed in de binnenwand van de ovenwand, eenzijdige warmteabsorptie.
• Verwarmd waterwandpaneel met twee zijden:de grote ketel, die in twee onafhankelijke delen is verdeeld en aan beide zijden wordt verwarmd.
