ASME-gecertificeerde H-finbuizen CFB-keteldoeltreffendheid+30%
Product Details
| Brandstof: | Steenkool/gas/olie, waterwarmte | Type: | Primair en Secundair |
|---|---|---|---|
| Specificatie: | ASME-Inspectie | Afmeting van de buis: | 38.1*3.2 |
| Schilderkunst: | Op maat | Sleutelwoorden: | Boilereconomiser |
| Materialen: | Koolstofstaal/Roestvrij staal | Gebruik: | Machtsplant/cfb Boiler |
| Markeren |
ASME H-Fin-buizen,H-Fin-buizen voor ketels,CFB H-Fin-buizen voor ketels |
||
Product Description

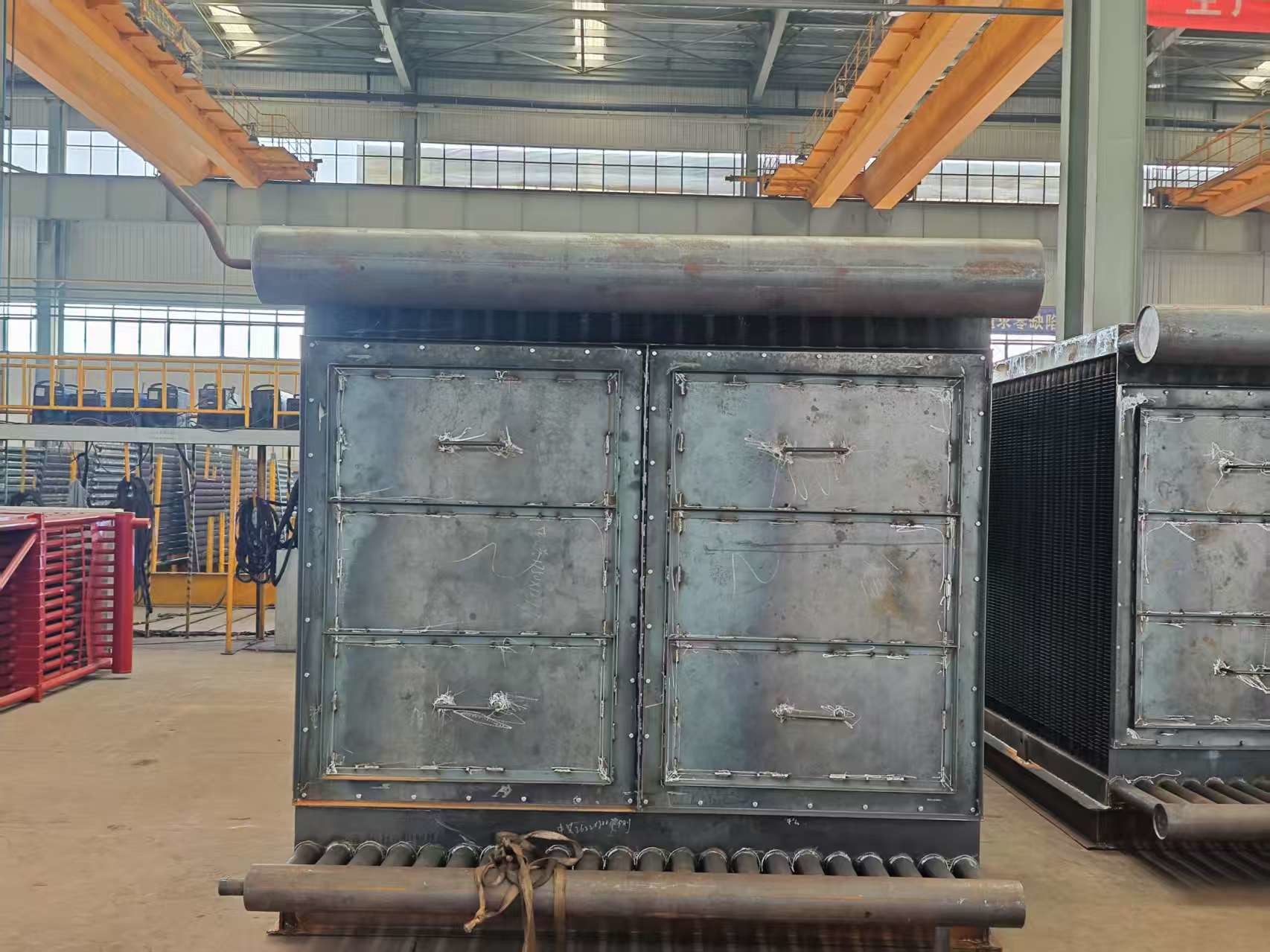

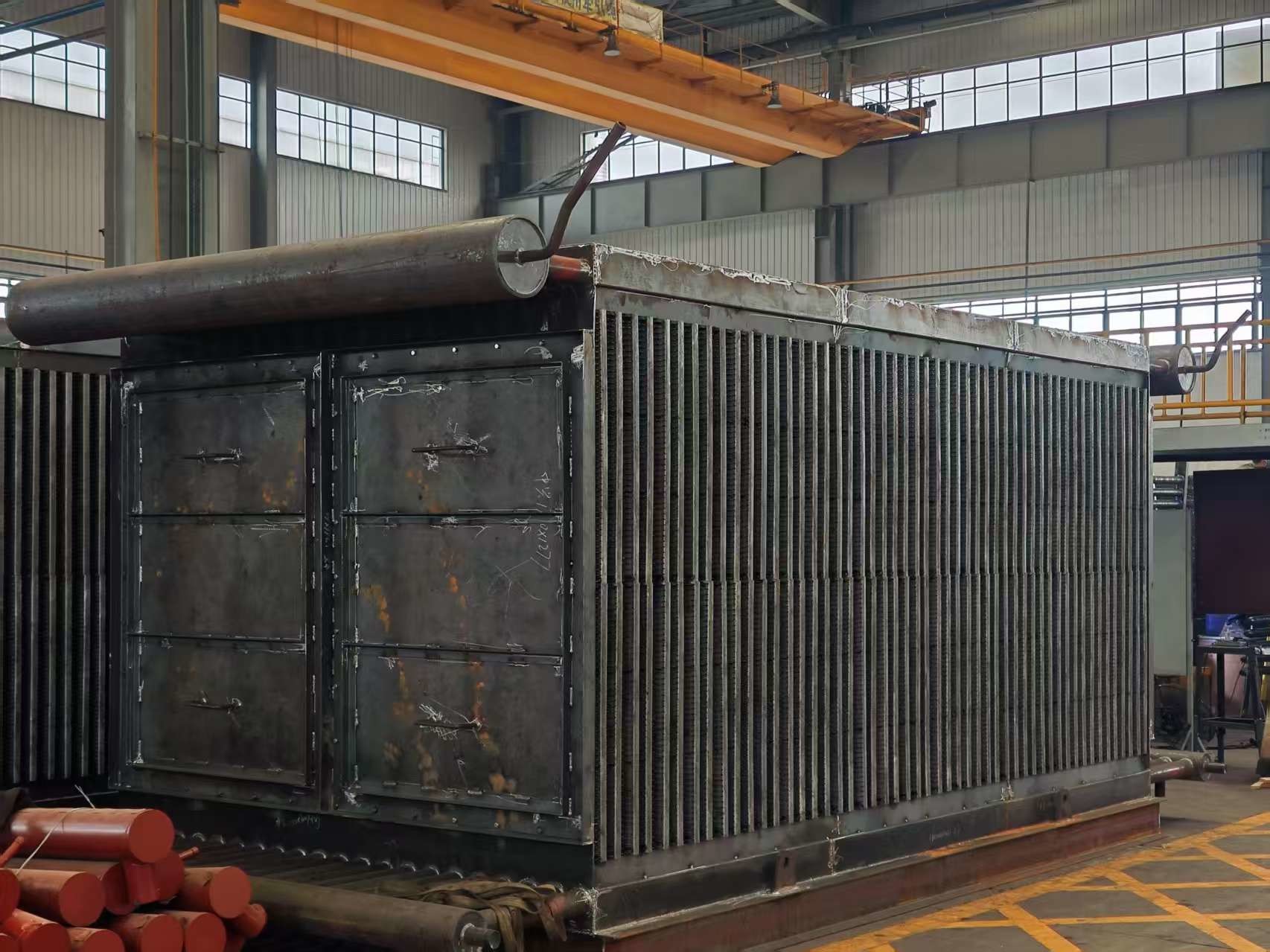

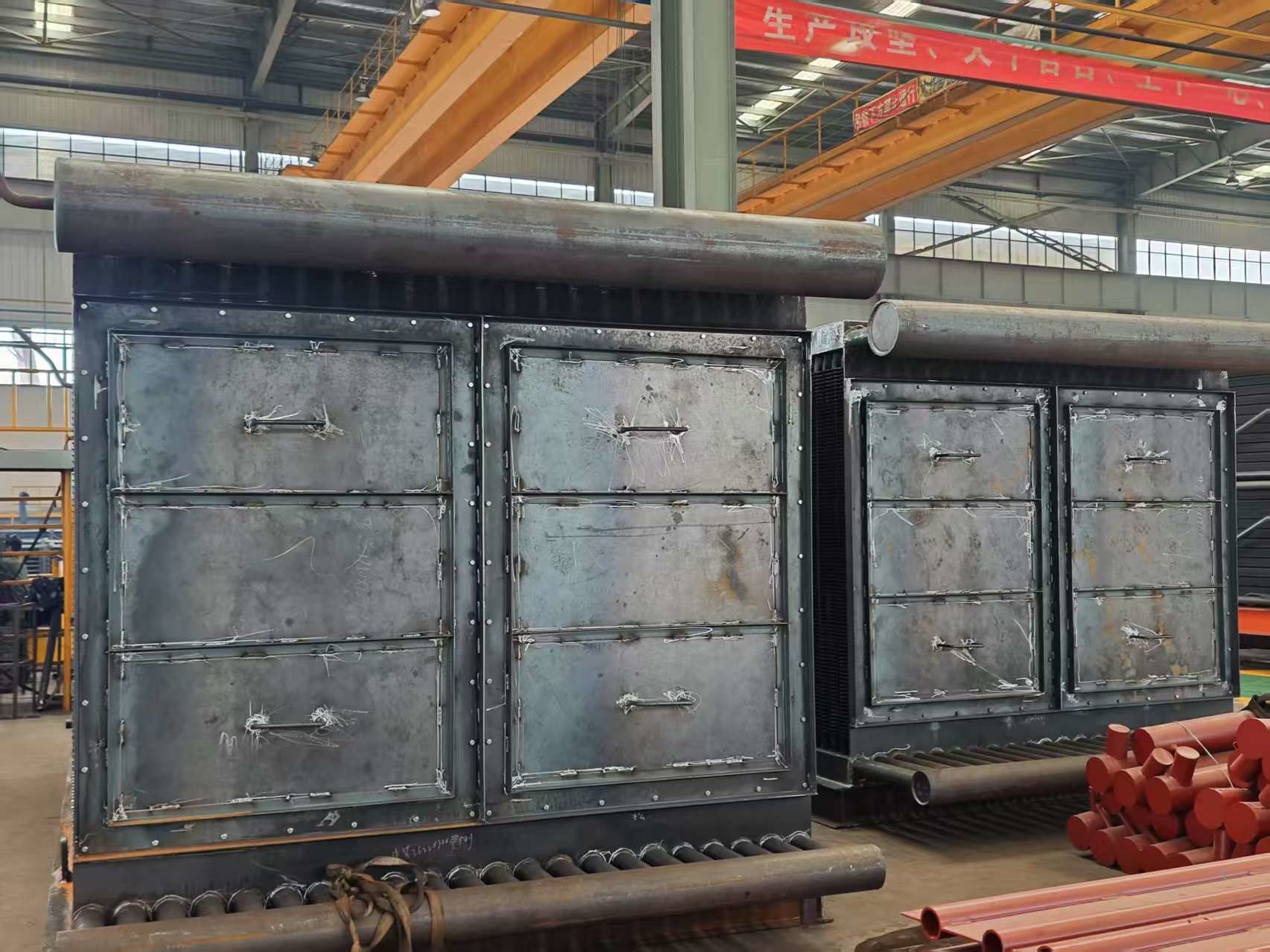

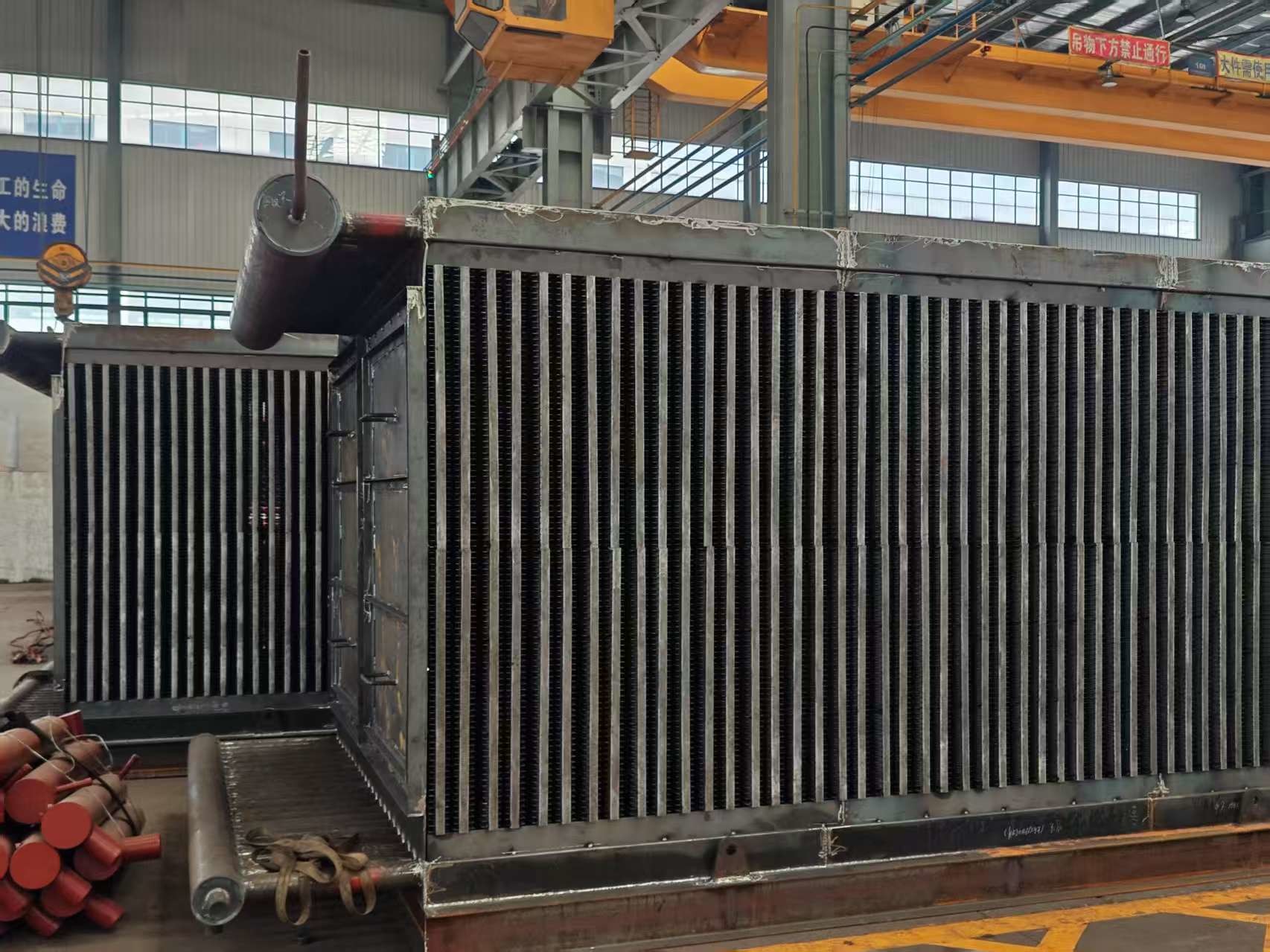

ASME-gecertificeerde H-vinbuizen - CFB-ketelrendement +30%
Productbeschrijving
Ketel economizers, met vinnen - buiswarmtewisselaars, verwarmen vloeistoffen (vaak water). Ze verhogen de temperatuur van de vloeistof, meestal zonder het kookpunt te bereiken. We produceren drie economizertypes: kale buis, H-vinbuis en spiraalvormige vinbuis. De H-vinvariant, een unit met hoog rendement, gebruikt H-vinbuizen.
Vergeleken met modellen met kale buizen, verhogen H-vin economizers het warmte-uitwisselingsgebied en verminderen ze het aantal buizen. Ze vergroten ook de ruimte voor de rookgasstroom, waardoor de gassnelheid wordt vertraagd en slijtage wordt verminderd.
H-vinbuizen kunnen dubbele H-structuren vormen, die een hoge stijfheid bieden voor opstellingen met lange buizenrijen.
De spiraalvormige vin economizer, een nieuw warmteoverdrachtsontwerp, maakt gebruik van spiraalvormige vinbuizen. Dit pakt ernstige slijtage en problemen met de korte levensduur van conventionele typen aan.
Standaard economizer ontwerpen?
Horizontale verspringende vinbuizen (spiraal/H-type vinnen).
Specificaties
| Beschrijving | Ketel economizer |
| Materiaal | Gelegeerd staal, Koolstofstaal, SA210C, SA213T22, etc. |
| Materiaalspecificatie | ASTM, EN of ISO etc. |
| Afmeting | Maatwerk |
| Gewicht |
Min: 10 ton Max.: 1000 ton |
| Smeltproces: | EF+LF + VD |
| Proces | Materiaal → Ingot → Warm/Koudwalsen → Warmtebehandeling (Normaliseren + temperen) → Inspectie → ruw bewerken → UT → 2e Warmtebehandeling → afwerking bewerken → Inspectie |
| UT-standaard | ASTM A388 of EN10228, etc. |
Functie
Technische specificaties
Materiaalstructuur
Bestaat uit een reeks spiraalvormige vinbuizen, de headers van inlaat en uitlaat, bocht, frame en andere hulpstukken.
Structuuropsomming
In lijn / verspringende opstelling.
Verscheidenheid
Pakketketel economizer
| 1 | HDB heeft unieke fabricagecapaciteiten waarvan de Optimus-ingenieurs ten volle profiteren bij het ontwerpen van economizers en oververhitters voor zwavelzuurfabrieken. |
| 2 | Vaak stelt dit de Optimus-units in staat om te worden geconfigureerd voor hogere warmteoverdrachtsefficiëntie, wat resulteert in een kleinere oppervlaktevereiste en bijgevolg een goedkoper product. |
| 3 | HDB maakt gebruik van zijn eigen capaciteiten om de buizen te voorzien van vinnen en te buigen, de headers te bewerken en te fabriceren, de buisplaten te boren, alle omhulselmaterialen te snijden en voor te bereiden en alle lasnaden van de drukdelen en het omhulsel uit te voeren. |
| 4 | Dit geeft HDB meer controle over de fabricagevolgorde en planning, wat ons heeft geholpen een opmerkelijk record van tijdige levering te bereiken. |
Utility ketel economizer
| 1 | HDB produceert economizers voor utility ketels, waaronder ketels die worden gestookt met kolen, hout, olie of andere vaste brandstoffen om elektriciteit te produceren uit de hogedrukstoom van de ketel. |
| 2 | Deze economizers bevinden zich meestal in de achterste doorgang van de ketel en zijn zo georiënteerd dat de buizen horizontaal lopen. Het ketelvoedingswater loopt door de economizercircuits in de tegenovergestelde richting van de gasstroom (tegenstroom genoemd). |
| 3 | Kale buizen worden doorgaans gebruikt om vervuiling door as te minimaliseren, maar sommige OEM's van ketels ontwerpen hun economizers met vinbuizen, zowel spiraalvormig als lang gevind. |
| 4 | HDB kan economizerelementen produceren met kale, spiraalvormige of lang gevinde buizen, en als u dat wenst, uw unit opnieuw ontwerpen naar een van de andere buistypes. HDB kan ook vervangende headers fabriceren voor alle utility ketel economizers. |
HRSG economizer
| 1 | Economizers voor de HRSG-modules van vandaag zijn geconfigureerd met vinbuizen die verticaal hangen. HDB heeft economizerspoelen gefabriceerd voor vrijwel alle HRSG OEM-bedrijven en begrijpt de unieke kenmerken van elk. |
| 2 | In veel gevallen willen nutsbedrijven hun economizers upgraden van gewoon koolstofstaal naar een legeringsmateriaal om corrosie door versnelde stroming (FAC) in de headers en buigingen te helpen weerstaan. |
| 3 | HDB is een one-stop-shop voor economizerfabricage, omdat we alle materialen voorbereiden en alle lasnaden van de drukdelen en bevestigingen uitvoeren, van het voorzien van vinnen op de vinbuizen, het fabriceren van de headers en het assembleren van de spoelbundel. |
Fabricage- en acceptatiecriteria
| · | JB/T6512 "ketel met een hoogfrequente weerstandslas-spiraalvinbuis-fabricagetechnologievoorwaarden" |
| · | HG/T3181 "hoogfrequente weerstandslas-spiraalvinbuis" |
| · | JB/T6511 "technische testvoorwaarden voor spiraalvormige vinbuizen." |
| · | JB1611 "ketelbuis mane box montagevoorwaarden" |
| · | JB/T1612 "ketel drukfabbricagevoorwaarden." |
| · | JB16I3 "ketel drukontwerp lasvoorwaarden." |
*Opmerking: HD BOILER kan een speciaal type economizer op maat maken volgens de eisen van de klant.
Interne warmtewisselaars
(1) Onderkoeling vindt plaats door het superverhitten van gas dat de verdamper verlaat voordat het de compressor bereikt, wat de dynamiek van de warmteoverdracht beïnvloedt.
Systemen onttrekken warmte aan de vloeistofleiding terwijl ze het aanzuiggas van de compressor verwarmen, waardoor thermische belastingen in de cyclus in evenwicht worden gebracht.
(2) Een veelvoorkomend ontwerp zorgt ervoor dat gasvormig koelmiddel de compressor bereikt (waardoor vloeistofschade wordt voorkomen) en vloeistof naar het expansieventiel stroomt voor dosering.
(3) Ontwerp optimaliseert warmtewisselaars door temperatuurveranderingssecties te minimaliseren en het faseveranderingsvolume te maximaliseren (cruciaal voor koelcapaciteit).
