Op maat gemaakte corrosiebestendige spiraalbuizen met ASME-certificaat
Product Details
| Brandstof: | Steenkool/gas/olie, waterwarmte | Type: | Primair en Secundair |
|---|---|---|---|
| Specificatie: | ASME-Inspectie | Productietechniek: | Het hete Buigen, Uitdrijving |
| Schilderkunst: | Op maat | Sleutelwoorden: | Boilereconomiser |
| Materialen: | Koolstofstaal/Roestvrij staal | Gebruik: | Machtsplant/cfb Boiler |
| Markeren |
Gepersonaliseerde spiraalbuizen,Corrosiebestendige spiraalbuizen,ASME-spiraalbuizen |
||
Product Description
Aangepaste corrosiebestendige spiraalbuizen - ASME-gecertificeerd
Hoe low-temperature corrosie voorkomen?
Onderhoud feedwater temp > + cortenstaal/coating.
Inleiding
Boiler economizers zijn warmtewisselaars met geribbelde buizen die een vloeistof, soms water, verwarmen tot, maar soms niet de kooktemperatuur van de vloeistof overschrijden. We kunnen drie soorten boiler economizers produceren: economizers met kale buizen, H-geribbelde buis economizers en spiraalvormige geribbelde buis economizers. H-geribbelde buis economizers zijn zeer efficiënte warmtewisselaar economizers die bestaan uit H-geribbelde buizen.
Vergeleken met economizers met kale buizen, kunnen H-geribbelde buis economizers het warmte-uitwisselingsoppervlak vergroten en het aantal buizen verminderen. Het kan ook het rookgasstroomoppervlak vergroten om de rookgassnelheid en slijtage te verminderen.
H-geribbelde buizen kunnen worden gemaakt als dubbele H-geribbelde buizen, met een hoge stijfheid om lange buizenrijen te passen.
De spiraalvormige geribbelde economizer is een nieuw ontworpen warmteoverdrachtsapparatuur, bestaande uit spiraalvormige geribbelde buizen om ernstige slijtage en een korte levensduur te overwinnen.
Specificaties
| Beschrijving | Boiler economizer |
| Materiaal | Gelegeerd staal, Koolstofstaal, SA210C, SA213T22, etc. |
| Materiaalspecificatie | ASTM, EN of ISO etc. |
| Afmeting | Maatwerk |
| Gewicht |
Min: 10 ton Max.: 1000 ton |
| Smeltproces: | EF+LF + VD |
| Proces | Materiaal→Ingot → Warm/Koud walsen→ Warmtebehandeling (Normaliseren+ temperen) → Inspectie → ruw bewerken→UT →2e Warmtebehandeling → afwerking bewerken → Inspectie |
| UT-standaard | ASTM A388 of EN10228, etc |
Technische specificaties
Materiaalstructuur

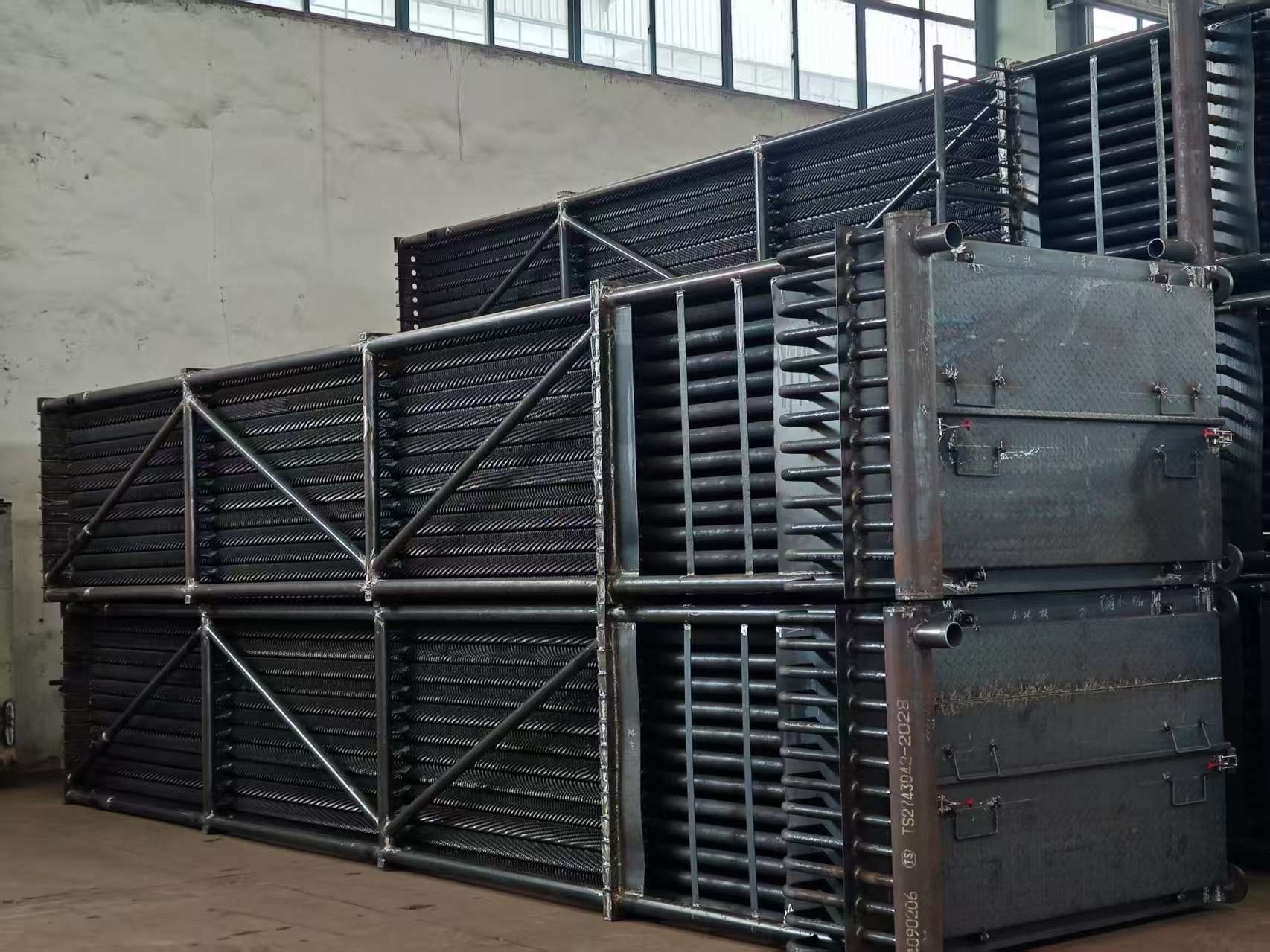

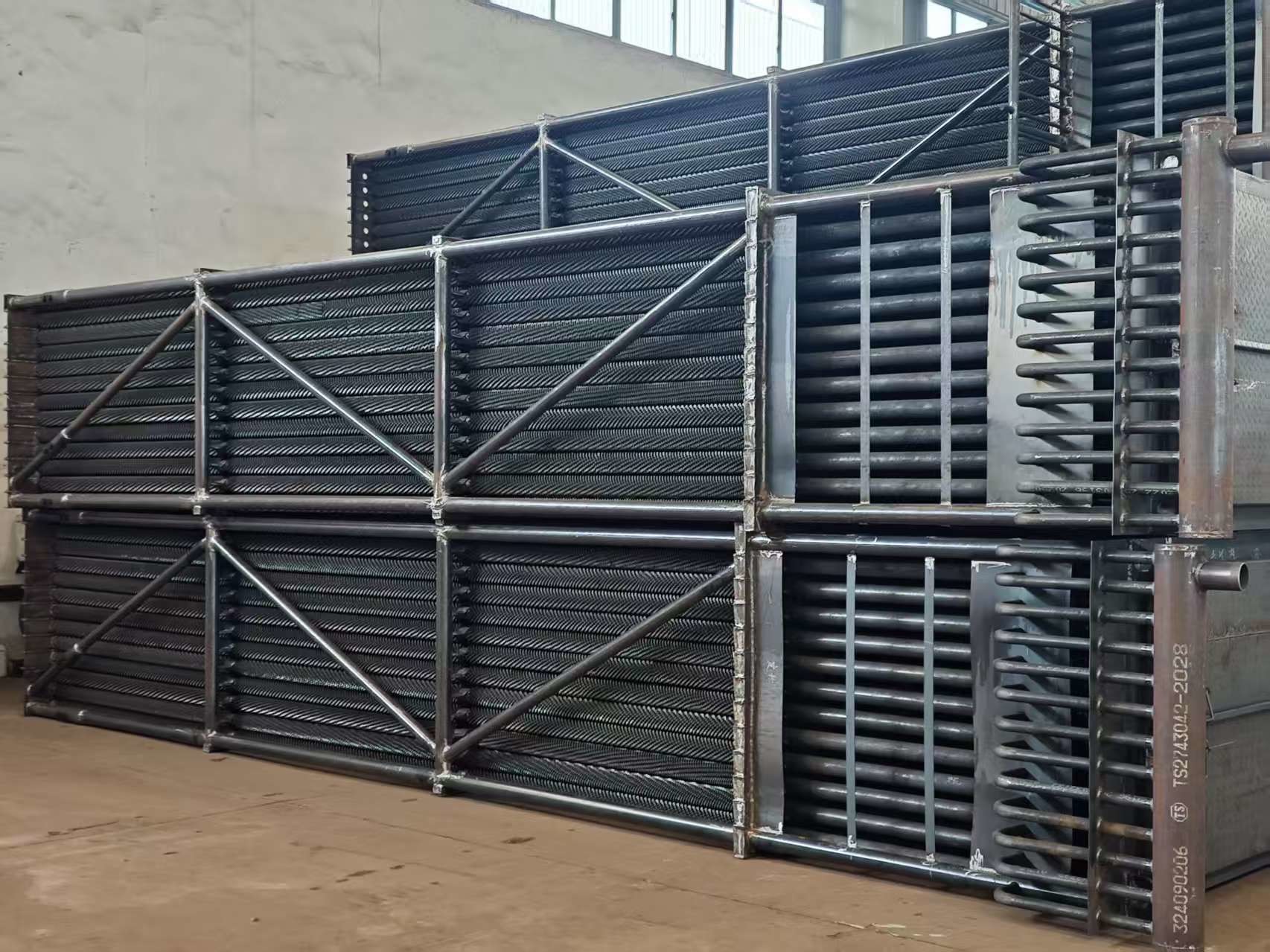

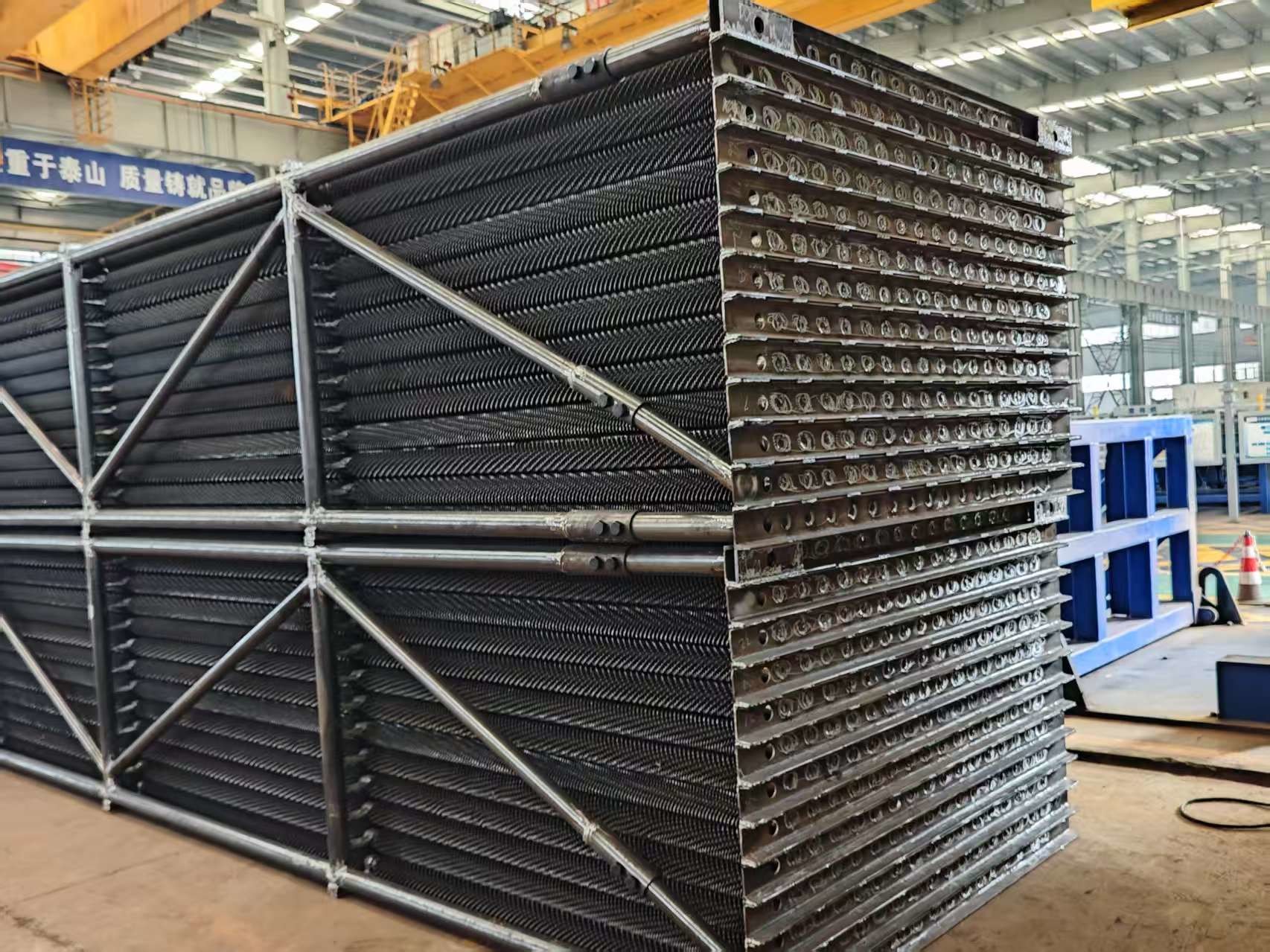

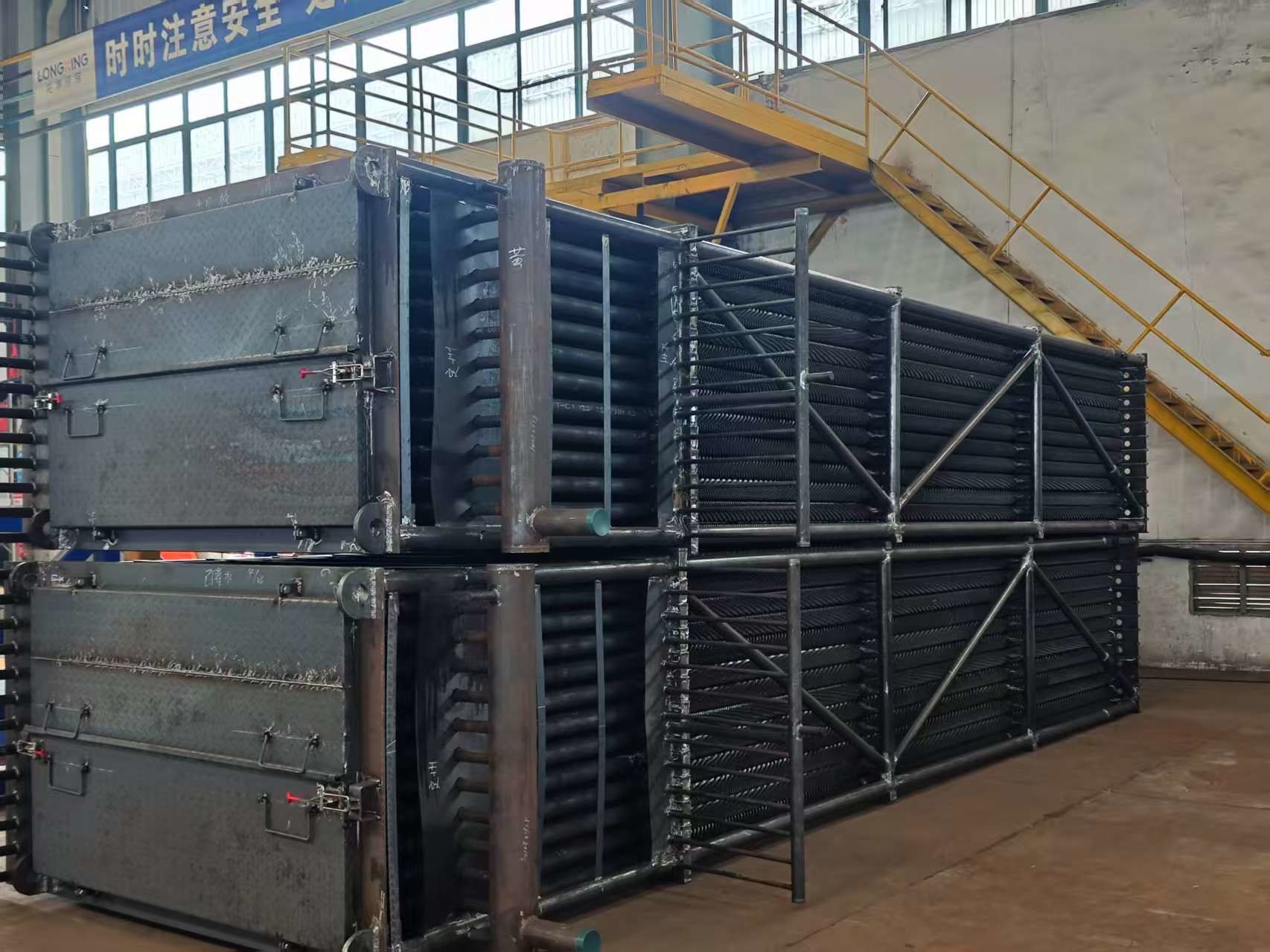

Bestaat uit een reeks spiraalvormige geribbelde buizen, de headers van inlaat en uitlaat, bocht, frame en andere hulpstukken.
Structuuropsomming
In lijn / verspringende opstelling.
Functie
- De economizer, een aanvullend stoomgenererend onderdeel in boilersystemen, verwerkt uitlaatgassen van motorcilinders (vrijgegeven via uitlaatkleppen). Deze gassen komen eerst de boiler binnen en dragen warmte over aan water voor de initiële stoomproductie — de belangrijkste energieconversiestap.
- Na het passeren van de boiler stromen restwarmte-dragende uitlaatgassen in de economizer. Het vangt deze afvalwarmte op om het boilervoedingswater voor te verwarmen. Deze tweefasige warmteterugwinning verhoogt de stoomproductie, verbetert de systeemefficiëntie door de primaire energiebehoefte van de boiler te verlagen en vermindert het brandstofverbruik.
- In wezen fungeert de economizer als een warmteterugwinningssysteem. Het hergebruikt warmte (anders verloren aan de atmosfeer) om voedingswater voor te verwarmen (veelvoorkomende toepassing). Dit strategische thermische beheer: vermindert de energie-input voor stoomgeneratie; en vermindert de brandstofkosten door gebruik te maken van verspilde warmte.
Variëteit
Utility Boiler Economizer
| 1 | HDB produceert economizers voor utility boilers, waaronder boilers die worden gestookt met kolen, hout, olie of andere vaste brandstoffen om elektriciteit te produceren uit de hogedrukstoom van de boiler. |
| 2 | Deze economizers bevinden zich meestal in de achterste doorgang van de boiler en zijn georiënteerd met de buizen horizontaal. Het boilervoedingswater loopt door de economizercircuits in de tegenovergestelde richting van de gasstroom (tegenstroom genoemd). |
| 3 | Kale buizen worden doorgaans gebruikt om vervuiling door as te minimaliseren, maar sommige boiler OEM's ontwerpen hun economizers met geribbelde buizen, zowel spiraalvormig als langgeribbeld. |
| 4 | HDB kan economizerelementen produceren met kale, spiraalvormige geribbelde of langgeribbelde buizen, en als u dat wenst, uw unit opnieuw ontwerpen naar een van de andere buistypes. HDB kan ook vervangende headers fabriceren voor alle utility boiler economizers. |
HRSG Economizer
| 1 | Economizers voor de huidige HRSG-modules zijn geconfigureerd met geribbelde buizen die verticaal hangen. HDB heeft economizerspoelen gefabriceerd voor vrijwel alle HRSG OEM-bedrijven en begrijpt de unieke kenmerken van elk. |
| 2 | In veel gevallen willen nutsbedrijven hun economizers upgraden van gewoon koolstofstaal naar een legeringsmateriaal om corrosie door versnelde stroming (FAC) in de headers en buigingen te helpen weerstaan. |
| 3 | HDB is een one-stop-shop voor economizerfabricage, omdat we alle materialen voorbereiden en alle drukdeel- en bevestigingslassen uitvoeren, van het ribben van de geribbelde buizen, het fabriceren van de headers en het assembleren van de spoelbundel. |
Package Boiler Economizer
| 1 | HDB beschikt over unieke productiemogelijkheden waarvan de Optimus-ingenieurs ten volle profiteren bij het ontwerpen van zwavelzuurfabriek economizers en oververhitters. |
| 2 | Vaak stelt dit de Optimus-units in staat om te worden geconfigureerd voor hogere warmteoverdrachtsefficiëntie, wat resulteert in een lagere oppervlakte-eis en bijgevolg een goedkoper product. |
| 3 | HDB maakt gebruik van zijn eigen mogelijkheden om de buizen te ribben en te buigen, de headers te bewerken en te fabriceren, de buisplaten te boren, alle omhullingsmaterialen te snijden en voor te bereiden en alle drukdeel- en omhullingslassen uit te voeren. |
| 4 | Dit geeft HDB meer controle over de productiesequentie en het schema, wat ons heeft geholpen een opmerkelijk record van tijdige levering te behalen. |
Fabricage- en acceptatiecriteria
| · | JB/T6512 "boiler met een hoogfrequente weerstandslas-spiraalvormige ribbenbuis productietechnologievoorwaarden" |
| · | HG/T3181 "hoogfrequente weerstandslas-spiraalvormige ribbenbuis" |
| · | JB/T6511 "spiraalvormige ribbenbuis test technische voorwaarden." |
| · | JB1611 "boiler buis mane box montagevoorwaarden" |
| · | JB/T1612 "boiler drukmateriaalproductievoorwaarden." |
| · | JB16I3 "boiler drukontwerp lasvoorwaarden." |
*Opmerking: HD BOILER kan een speciaal type economizer op maat maken volgens de eisen van de klant.
Interne warmtewisselaars
1. Onderkoeling door gasoververhitting
2. Dual-Path Warmteoverdracht
3. Fase-scheidingsgarantie
4. Optimalisatie van de warmtewisselaar
